在现代电力系统、开关电源、高压设备以及新能源充电桩的应用中，高速、高精度的信号捕捉至关重要。由于高压设备中常常存在脉冲电压、瞬态干扰及高频振荡现象，单纯的测试仪器往往难以保证数据的完整性和准确性。因此，采用GL-DP200X高压差分模块与先进的GRAPHTEC数据记录仪组合使用，以在安全隔离的基础上实现精准信号采集与分析。

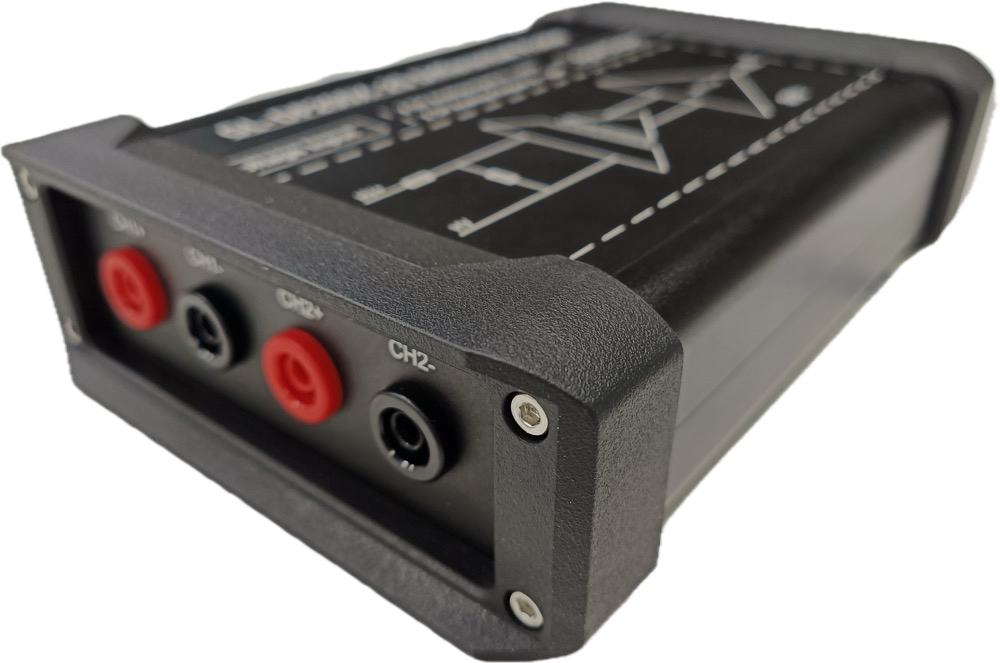

高压差分模块具备多通道高共模抑制能力和优良的隔离性能，可以安全地将高压信号转换为低电平数据；而GRAPHTEC数据记录仪则凭借高速采集、多通道同步记录和稳定的触发机制，实现对复杂信号的精细重现。两者的结合不仅确保了测试系统的安全性，也大幅提高了故障分析与设备诊断的可靠性。
高压差分模块概述
1. 工作原理与特点
差分测量：高压差分探头利用两个独立的输入通道对高电位信号进行同步采样，通过内部电路实现差分放大，精确还原高压信号变化。
高隔离等级：为适应高压环境，探头设计时采用优质绝缘材料，确保人与设备的安全，防止直流或交流高压直击仪器。
2. 典型应用场景
高压电力系统故障定位与分析
高功率逆变器输出信号监测
高频干扰及脉冲信号捕捉
EMC（电磁兼容）测试与验证
新能源电压监控
实际案例

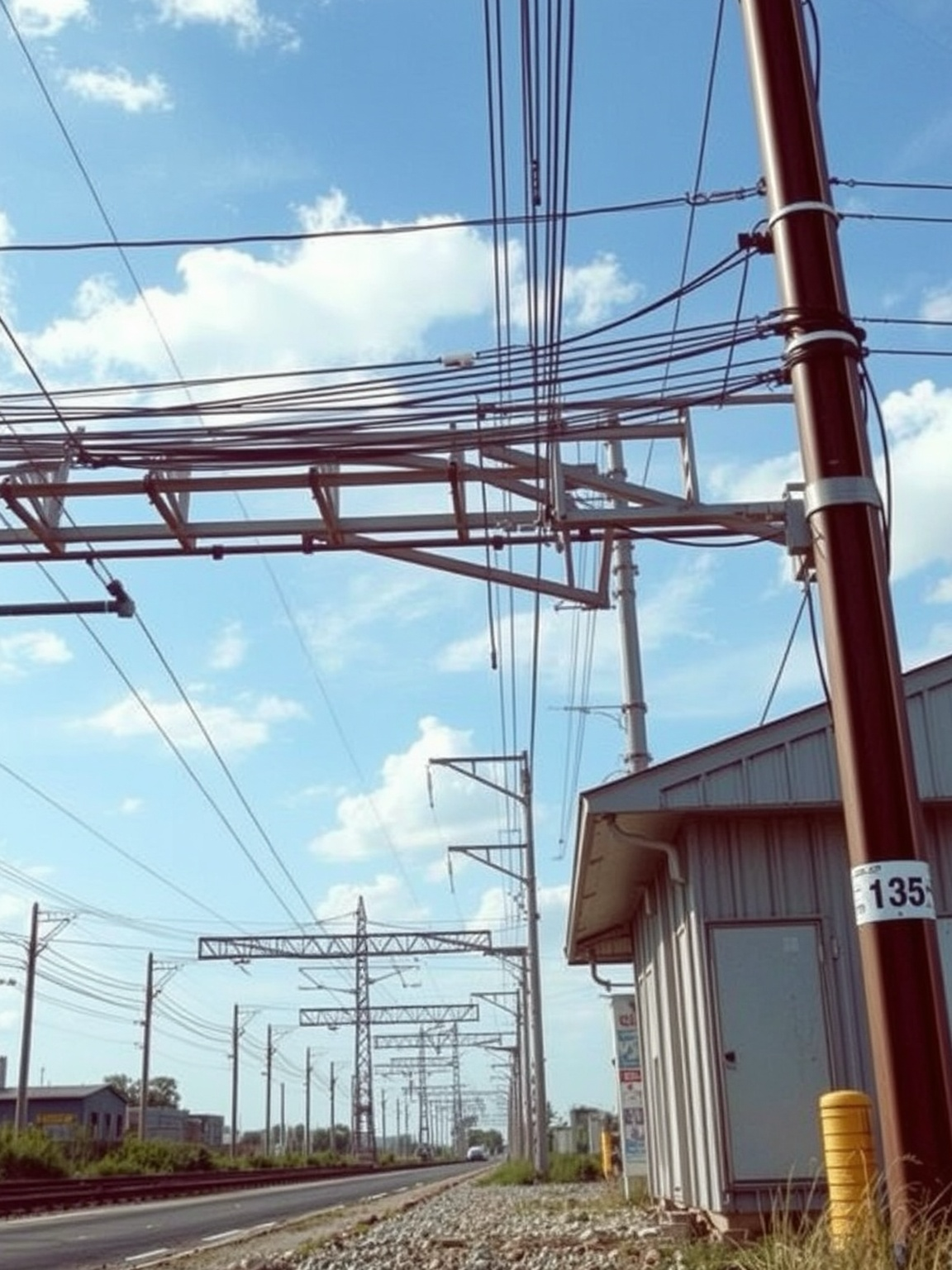

在某变电站的维护项目中，工程师使用上述设备组合对高压开关操作过程中的电压波形进行监测。 通过高压差分模块安全地采集高压信号，并由GRAPHTEC记录仪实时记录数据，成功捕捉到异常的瞬态电压波动，为故障分析提供了关键数据支持。
总结
本案例通过高压差分模块和GRAPHTEC数据记录仪的合理搭配，不仅成功捕捉了异常高压脉冲信号，还为后续故障分析提供了充足的数据依据。系统的搭建和调试过程中，设备选择、连接方式、安全防护、数据采集与后期分析各环节均发挥了重要作用。此案例展示了在现代高压电力系统与先进电力设备中，如何利用高端测试仪器实现高精度监测和及时故障诊断，为工程应用提供了有力保障。
