方案概述

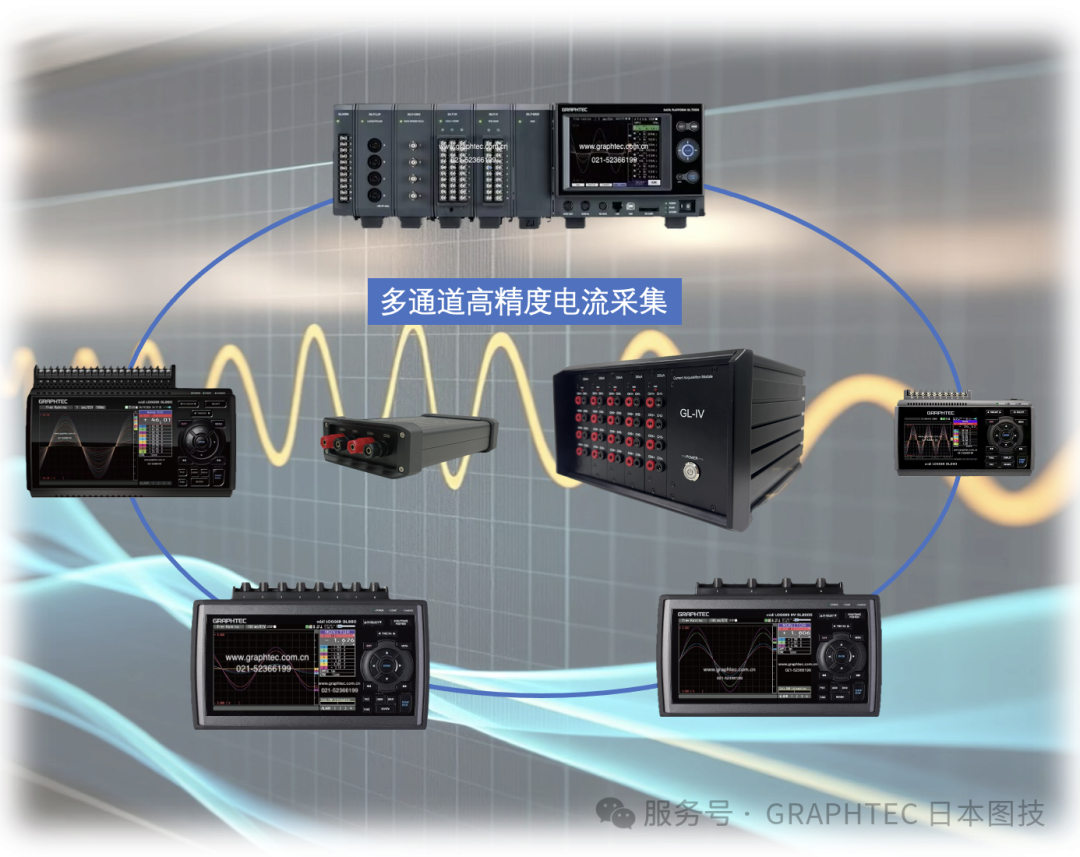

GL-IV是一款专为GRAPHTEC GL数据记录仪设计的电流测量模块，实现多通道电流同步测试。广泛应用于汽车电子、电源模块、工业控制及新能源设备等领域的电流采集与分析。
连接与配置

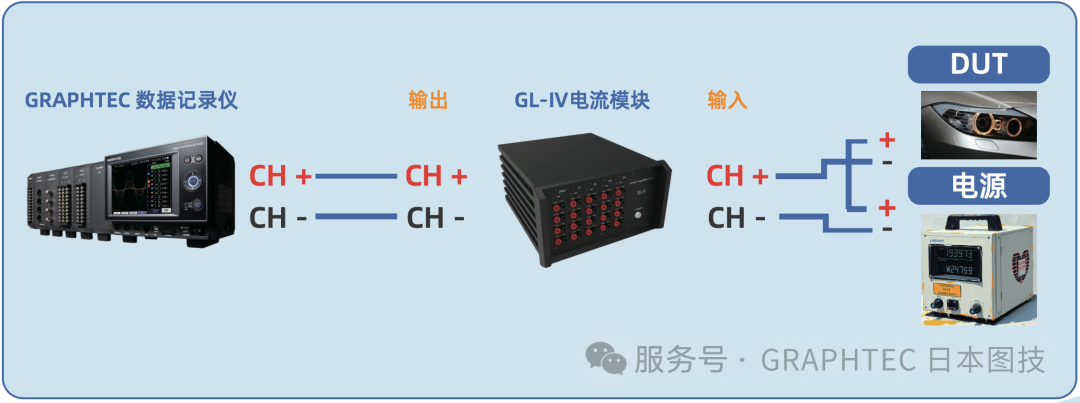

接线方式
将被测电路的电流信号接入 GL-IV 模块输入端；
GL-IV 输出端接至 GL 记录仪的电压输入通道（如 CH1～CH4）；
记录仪设置
输入类型设为「电压（Voltage）」模式；
根据 GL-IV 输出比例设置工程单位转换；
采样率可以根据测试要求进行设置；
可设置触发条件进行自动记录。
测试优势

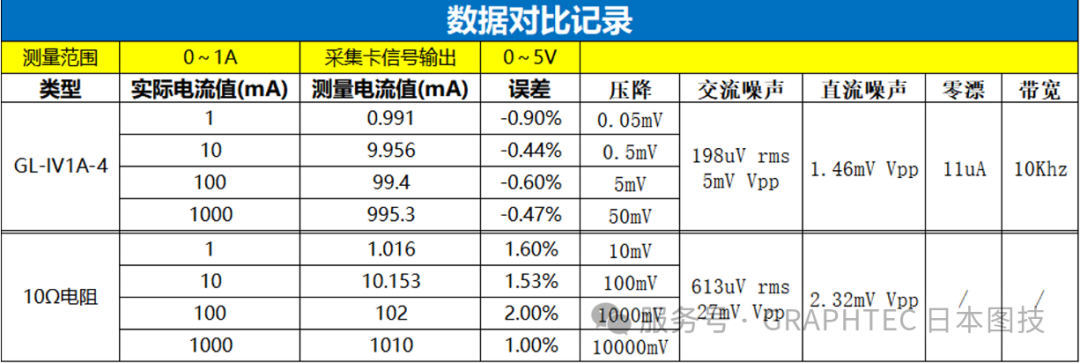

高精度：GL-IV采用独特设计，保证信号线性与稳定性，同时保证了低压降和低噪声；
多通道同步采样：可与GL系列的多通道系统配合，轻松扩展至 30 通道以上；
长时间记录：结合 GL的大容量存储，可实现超过 70天的连续电流监测；
灵活应用：支持直流电流，静态电流及部分交流电流测试；
数据可视化：通过 GL-Connection 软件实现实时波形、数值显示及后期统计分析。
典型应用场景
汽车电子, VW80000测试
电源模块 / 继电器通断电流分析
工业设备运行电流监控
实验室多通道电流波形采集
通过GL-IV电流模块与GRAPHTEC GL系列数据记录仪的组合，用户可轻松构建一套高精度、多通道、长时间的电流测试平台。
该方案不仅提升测试效率与数据可靠性，也为汽车电子、实验室与工业测试提供了灵活、稳定的电流测量解决方案。
