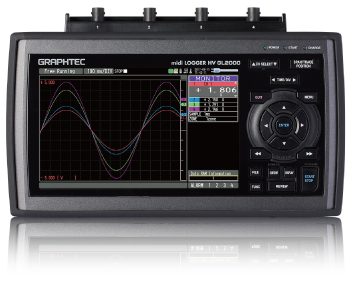

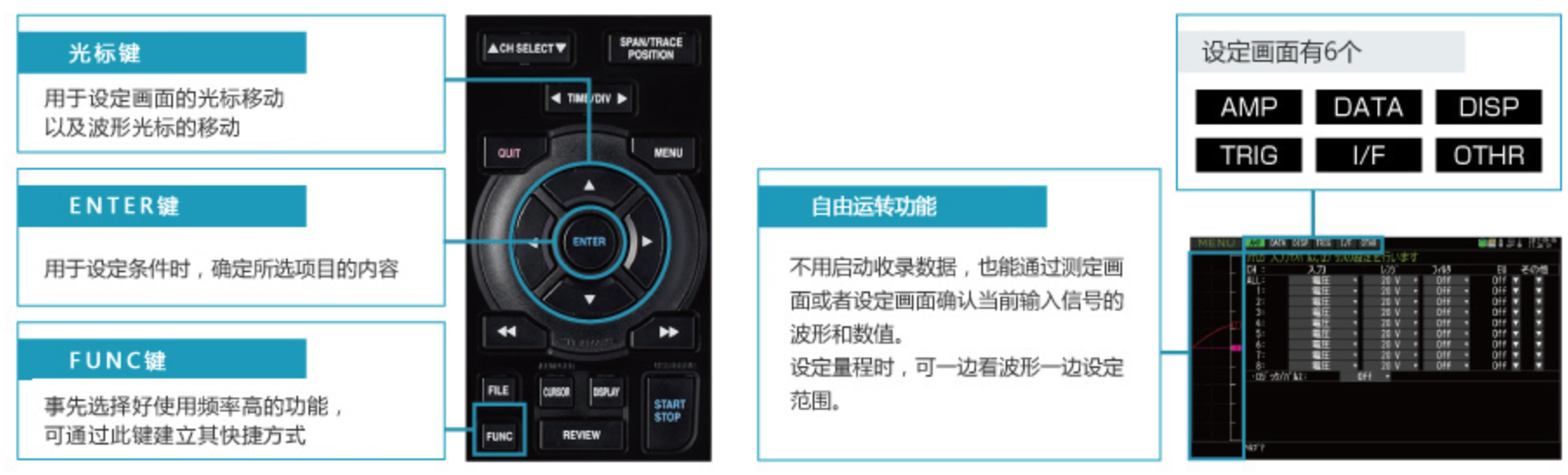

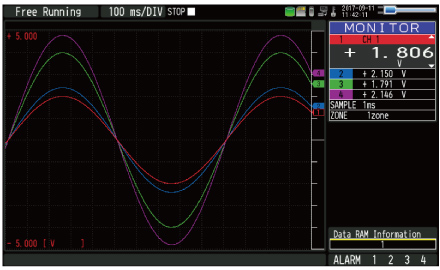

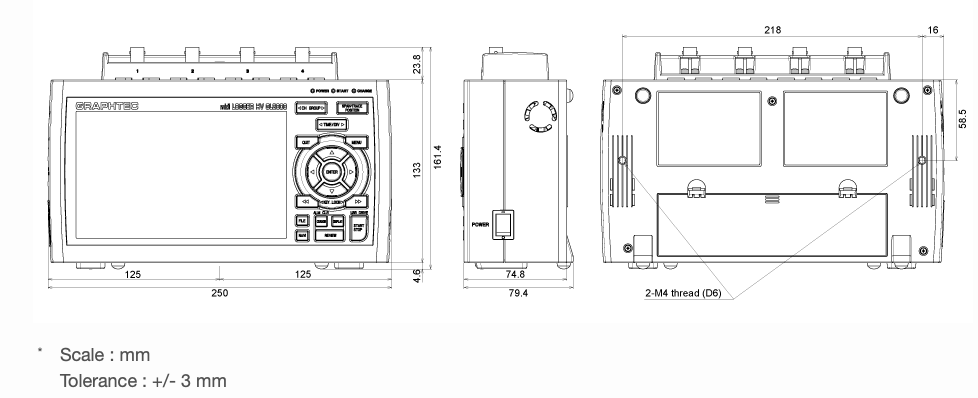

| 模拟信号输入 | 通道数 | 4通道 (固定) |

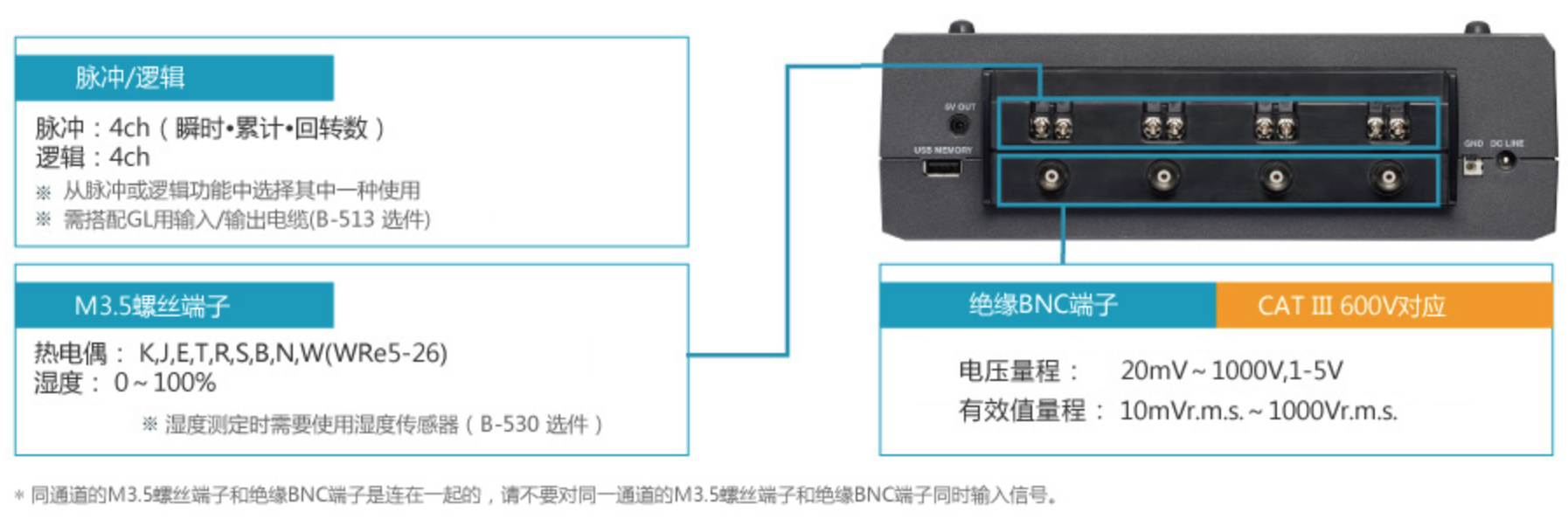

| 输入端子形状 | 绝缘BNC端子, M3.5螺丝端子
(使用时选择其中一种形式输入) |

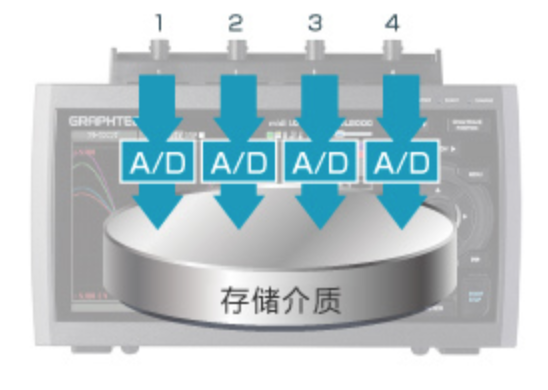

| 输入方式 | 全通道隔离的同步采样, 非平衡输入 |
| 采样间隔 | 1, 2, 5, 10, 20, 50, 100, 200, 500 µs
1, 2, 5, 10, 20, 50, 100, 200, 500 ms
1, 2, 5, 10, 20, 30 s, 1 min・外部

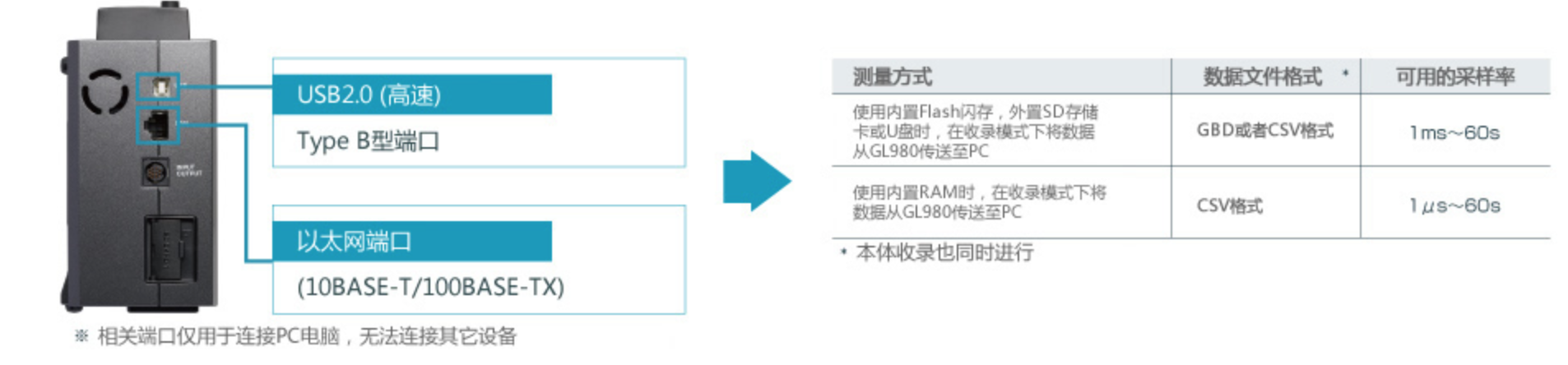

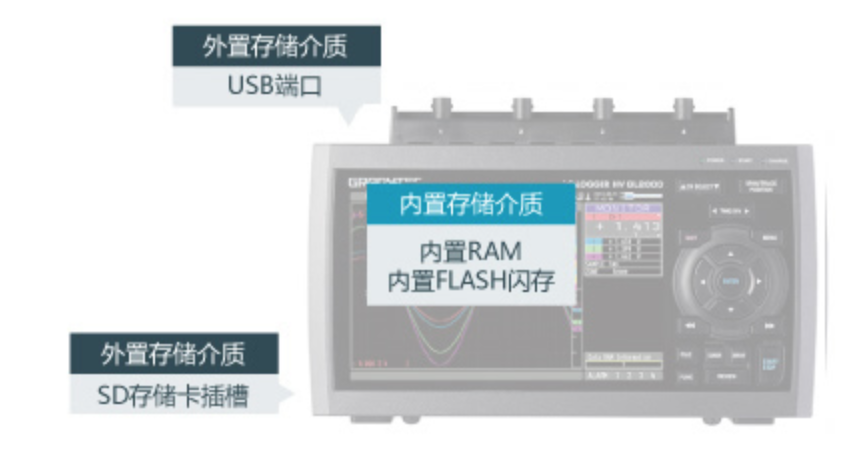

※使用内置RAM时: 1µs～1min, 其它存储介质时: 1ms～1min。
使用外部采样时, 需搭配GL用输入/输出电缆(B-513)来连接信号。 |
| 频率响应 | DC ～ 200 kHz (+1 / -4dB) |
| 测量范围 | 电压 | 20, 50, 100, 200, 500 mV
1, 2, 5, 10, 20, 50, 100, 200, 500V, 1000V, 1-5V F.S.
※最大输入电压: ±600V DC |
| 有效值 | 10, 25, 50, 100, 250, 500mVrms
1, 2.5, 5, 10, 25, 50, 100, 250, 500, 1000Vrms F.S.
※最大测量电压: 600Vrms
可测量频率范围: 20～10kHz
有效值为DC耦合下的测量模式, 即AC+DC的真有效值的表现形式。
※1000Vrms量程时, 峰值因数: 最大1.4 (最大峰值电压±850V)
其它量程下, 峰值因数: 最大2 |
| 温度 | 热电偶: K, J, E, T, R, S, B, N, W (WRe5-26) |
| 湿度 | 0～100% (电压0～1V定标换算所得)
※需使用B-530湿度传感器 (选件) |
| 滤波功能 | Off, Line(1.5Hz), 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (在-3dB, -6dB/oct) |
| A/D转换器 | 16位 (有效分辨率: 约±1/40000 F.S.) |
测量精度
(23℃±5℃)
・预热时间30分钟以上 ・GND端子接地
・记录仪正常放置
・测量时使用测量值的平均值 | 电压 (滤波功能: Line) | ±0.25％ of F.S. |
| 有效值 (平均值) | ±1.5% of F.S.（正弦波、20 ～ 10kHz） |
温度 (热电偶）
(滤波功能: Line) | 种类 | 测量温度范围 | 测量精度 |
| Ｒ/Ｓ | 0 ≦TS≦ 100℃
100 ＜TS≦ 300℃
Ｒ：300 ＜TS≦ 1600℃
Ｓ：300 ＜TS≦ 1760℃ | ±7.0℃
±5.0℃
±（0.05% 读数值 +3.0℃）
±（0.05% 读数值 +3.0℃） |
| Ｂ | 400 ≦TS≦ 600℃
600 ＜TS≦ 1820℃ | ±5.5℃
±（0.05% 读数值 +3.0℃） |
| Ｋ | -200 ≦TS≦ -100℃
-100 ＜TS≦ 1370℃ | ±（0.05% 读数值 +3.0℃）
±（0.05% 读数值 +2.0℃） |
| Ｅ | -200 ≦TS≦ -100℃
-100 ＜TS≦ 800℃ | ±（0.05% 读数值 +3.0℃）
±（0.05% 读数值 +2.0℃） |
| Ｔ | -200 ≦TS≦ -100℃
-100 ＜TS≦ 400℃ | ±（0.1% 读数值 +2.5℃）
±（0.1% 读数值 +1.5℃） |
| Ｊ | -200 ≦TS≦ -100℃
-100 ＜TS≦ 100℃
100 ＜TS≦ 1100℃ | ±3.7℃
±2.7℃
±（0.05% 读数值 +2.0℃） |
| Ｎ | -200 ≦TS＜ 0℃
0 ≦TS≦ 1300℃ | ±（0.1% 读数值 +3.0℃）
±（0.1% 读数值 +2.0℃） |
| Ｗ | 0 ≦TS≦ 2315℃ | ±（0.1% 读数值 +2.5℃） |
基准接点补偿精度(内部时): ±1.0℃
※所使用的热电偶为T/K: 0.32Φ, 其它: 0.65Φ |
| 基准接点补偿 | 可选择内部/外部补偿 |
| 热电偶断线检查 | 测量模式下通过菜单操作检知热电偶是否断线 (数据收录时无法检知) |
| 输入阻抗 | 1MΩ±5％ |
| 信号源输出阻抗 | 1kΩ以下 |
| 最大输入电压 | 各输入端子 ＋/－间 | 20mv～2V 量程: AC/DC 30V
5V～1000V 量程: AC/DC 600V |
| 各输入端子 / 各输入端子间 | AC/DC 600V (CATⅢ)
(*) 瞬态过压(脉冲电压) 6000V |
| 各输入端子 / GND端子间 | AC/DC 600V (CATⅢ)
(*) 瞬态过压(脉冲电压) 6000V |
| 耐电压 | 各输入端子 / 各输入端子间 | 5400V DC/AC (1分钟) |
| 各输入端子 / GND端子间 | 5400V DC/AC (1分钟) |
| 绝缘阻抗 | 各输入端子 / GND端子间 | 50MΩ以上（DC500V 时） |
| 共模抑制比 | 90dB以上（50/60Hz, 信号源300Ω以下） |
| 信噪比 | 20mV量程 | -40dB 以上（+/- 端子短路时） |
| 其他量程 | -50dB 以上（+/- 端子短路时） |
外部输入输出
※需搭配GL用输入/输出电缆(B-513) | 种类 (通道数) | 输入 | 逻辑输入(4ch), 或脉冲输入(4ch)
触发输入(1ch), 或外部采样(1ch) |
| 输出 | 报警输出(4ch), 或触发输出(1ch)+报警输出(3ch) |
| 输入信号规格 | 逻辑/脉冲输入部分 | 最大输入电压: 0～+30V (接地输入有效)
输入阈值电压: 约+2.5V
电压滞后: 约0.5V (+2.5V～+3V) |
| 外部触发/采样部分 | 最大输入电压: 0～+30V (接地输入有效)
输入阈值电压: 约+1.9V
电压滞后: 约0.2V (+1.9V～+2.1V) |
| 脉冲检测规格 | 脉冲计数检测周期 | 10μs ～ 1h (与模拟信号采样间隔分开设置) |
| 最大脉冲输入 | 最大输入频率: 100kHz
最大计数范围: 15M(次) (24位计数器) |
| 测量模式 | 回转数, 累计, 瞬时3种模式 |
| 回转数 | 检测每个采样周期内的脉冲个数, 再按每转对应的脉冲数换算成回转数
显示量程: 0～500M RPM/F.S. |
| 累计 | 从测量开始就检测脉冲信号并累加计数显示的模式
显示量程: 0～20M(次)/F.S. (自动调整) |
| 瞬时 | 脉冲检测周期内显示所测量到的脉冲个数
显示量程: 0～20M(次)/F.S. |
| 外部采样输入 | 最大输入频率: 100kHz
时间误差: 1µs以下 |
| 输出信号规格 | 报警输出时 | 输出规格: 集电极开路输出 (内部电压5V, 上拉电阻10kΩ)
接点容量: 5V～24V, 100ｍA以下 (0.2W以下) |
| 触发输出时 | 当触发条件达成时, 输出500μs脉宽的脉冲信号 (低电平） |
