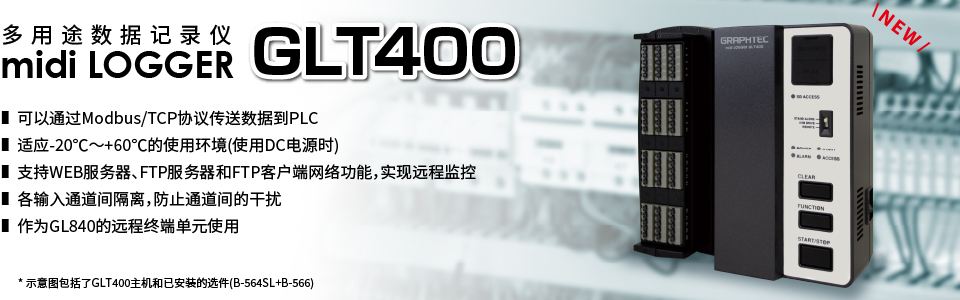

主机规格

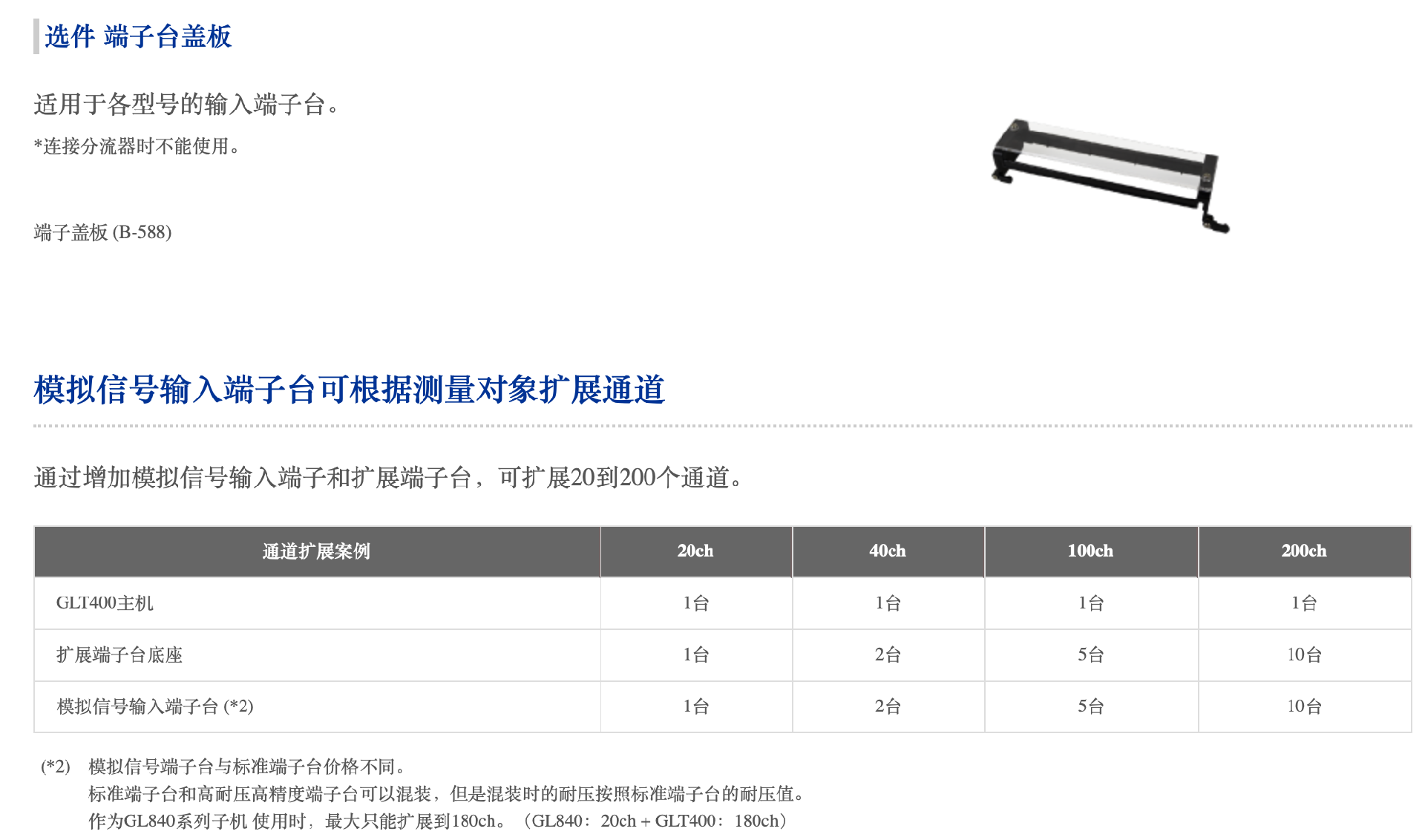

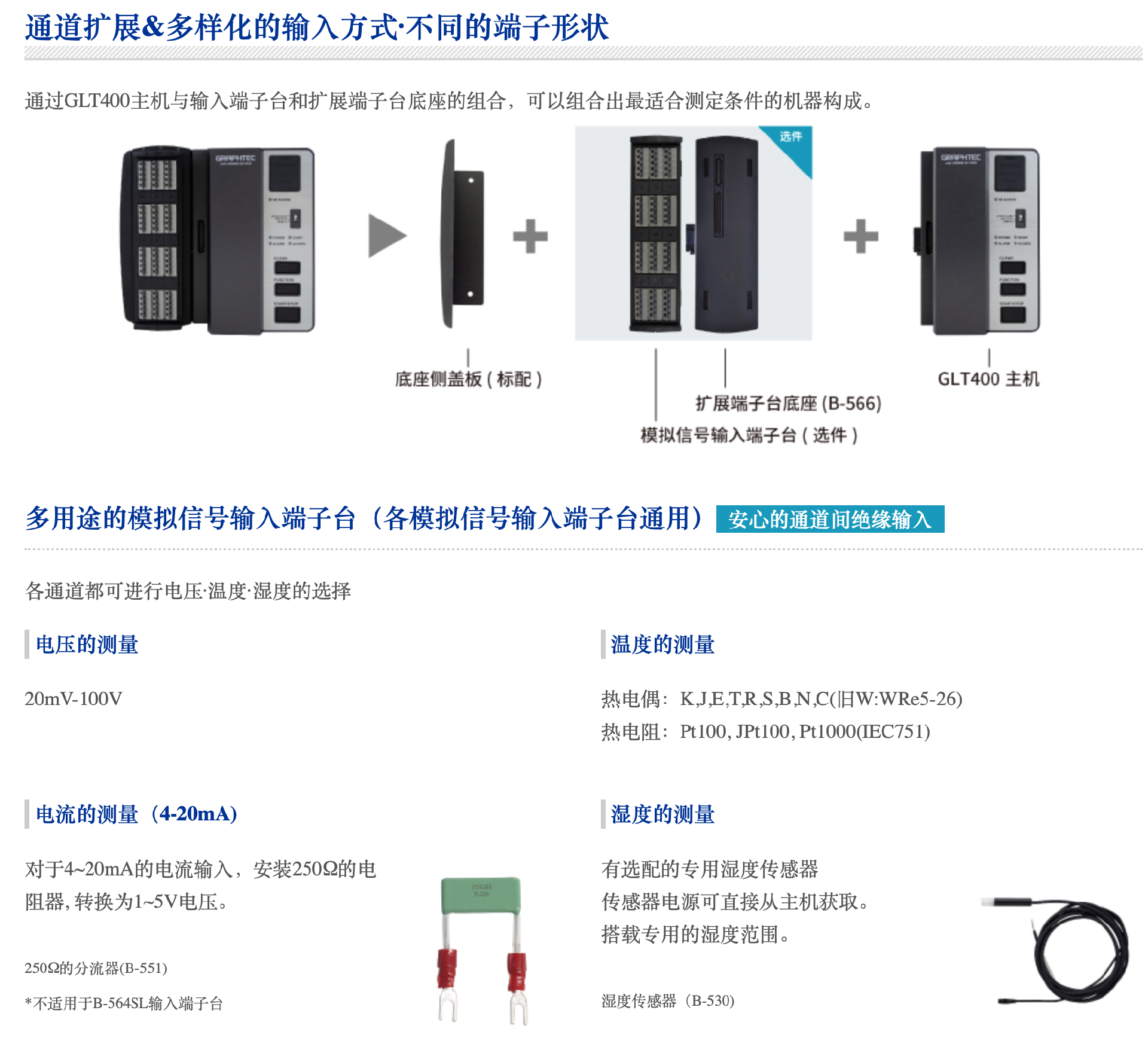

| 项目 | 描述 | |
|---|---|---|
| 模拟端子台数量 | 最多10个模块 (200通道) | |
| 模拟端子台种类 | 标准型端子台、高耐压高精度型端子台、快插式端子台 | |
| 采样周期 | 10ms/ch～1h (10ms～50ms仅为电压测量时且通道数有限制)、外部 (仅STAND ALONE模式时) (*1) | |
| 触发功能 | 重复功能 | Off・On |
| 触发种类 | 开始: 触发条件达成时开始收录数据 停止: 触发条件达成时停止收录数据 | |
| 触发条件设置 | 开始: Off, 电压, 报警, 外部输入, 指定时刻, 指定星期, 一定时间 停止: Off, 电压, 报警, 外部输入, 指定时刻, 指定星期, 一定时间 | |
| 触发判定种类 | 组合: 模拟, 逻辑/脉冲的“Level AND”、“Level OR”、“Edge AND”、“Edge OR” 模拟: H (↑)、L (↓)、窗口内、窗口外 逻辑: 高低电平 脉冲: H (↑)、L (↓)、窗口内、窗口外 | |
| 报警功能 | 报警判定种类 | 通过“Level”或“Edge”的阈值判定各通道是否报警 模拟: H (↑)、L (↓)、窗口内、窗口外 逻辑: 高低电平 脉冲: H (↑)、L (↓)、窗口内、窗口外 |
| 报警发生时的动作 | 报警LED灯点亮，报警通知电子邮件 报警信号输出(4通道/REMOTE模式时为1通道) | |
| 报警保持(Hold)功能 | 保持/不保持 | |

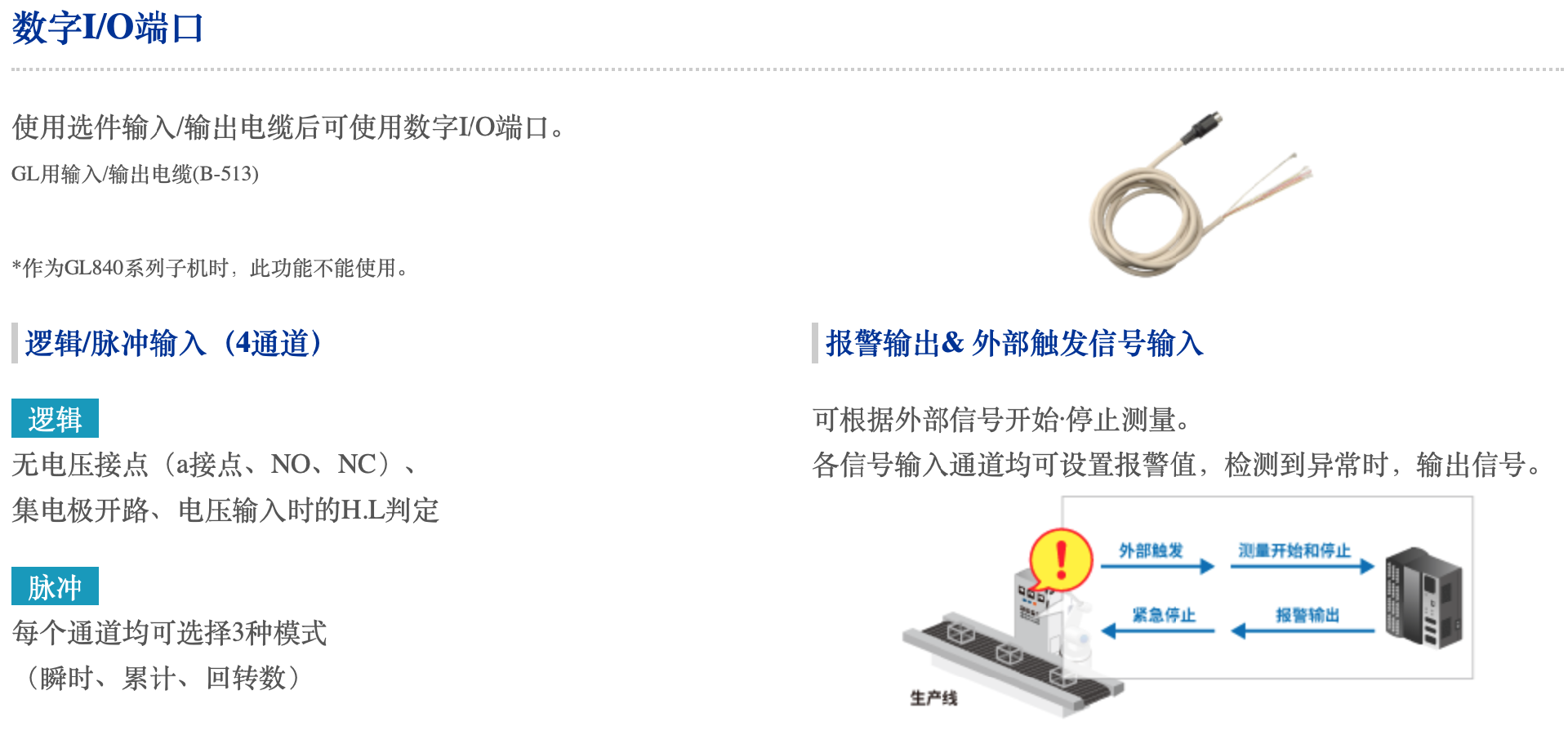

| 外部输入/输出 (*1) | 输入种类 | 触发输入(1通道)或外部采样信号输入(1通道)、 逻辑输入(4通道)或脉冲输入(4通道) (仅STAND ALONE模式时) |
| 输入规格 | 输入电压 : 0～+30V (单端接地输入) 输入信号: 无电压接点 (a接点, b接点, NO, NC), 集电极开路, 电压输入 输入阈值电压: 约+2.5V 滞后: 约0.5V (+2.5V～+3V) | |
| 输出种类 | 输出通道(报警): 4通道 (REMOTE模式时为1通道) ※逻辑和脉冲、外部触发和采样为切换形式 | |
| 输出规格 | 输出形式: 集电极开路 (内部电压5V，上拉电阻10kΩ) ＜输出晶体管的最大额定值＞ ・集电极-GND电压: 50V ・集电极电流: 2A ・集电极损耗: 0.3W | |
| 脉冲输入 | 回转数模式 | 检测每个采样间隔内的脉冲个数，再按每转对应的脉冲数换算成回转数 测回旋转数需要设置每旋转1圈的脉冲个数 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M RPM/F.S |
| 累计模式 | 从测量开始就检测采样间隔内脉冲信号并累加显示的模式 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. | |
| 瞬时模式 | 计算每个采样间隔的脉冲个数的模式 每个采样间隔后的计数值会被重置 量程: 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S. | |
| 最大脉冲输入数 | 最大输入频率: 50kHz、最大计数值: 50kC/采样 (16位转换器) | |
| 通道间运算 | 运算种类 | 四则运算(+,－,×,÷) |
| 通道范围 | 模拟信号输入通道(ch1～200) | |
| 转换功能(EU) | 每个通道可设置4点 温度测量时为2点 | |
| 注释输入 | 功能 | 可以为每个通道进行注释 |
| 字符种类 | 英语、数字、日语假名 | |
| 字符数 | 31个半角字符 | |
| PC接口 | 类型 | 以太网端口(10BASE-T/100BASE-TX), USB2.0, 无线LAN(选件) |

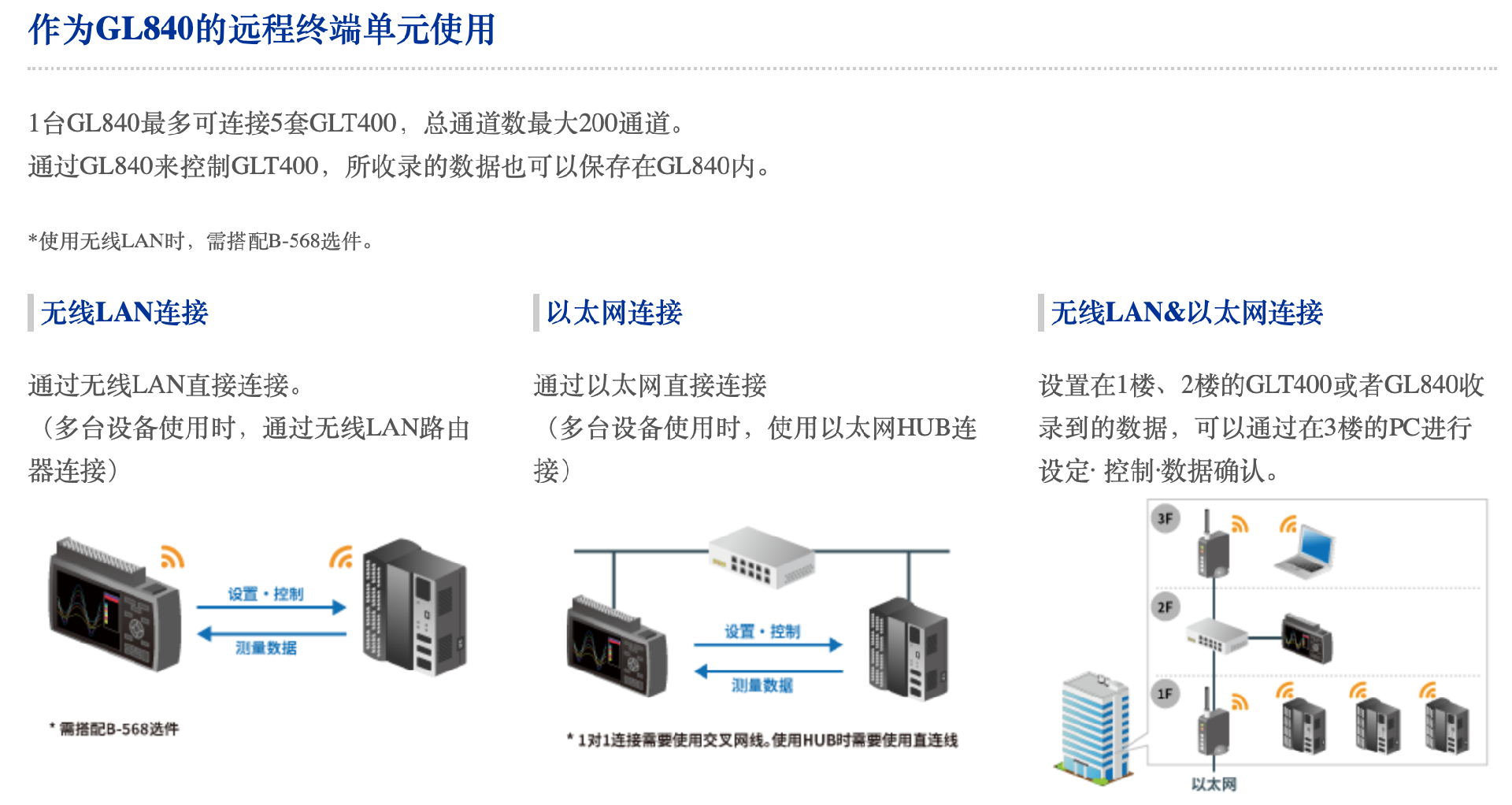

| 功能 | 将设备内数据传输到PC，从PC端控制设备，作为GL840的子机网络连接 | |

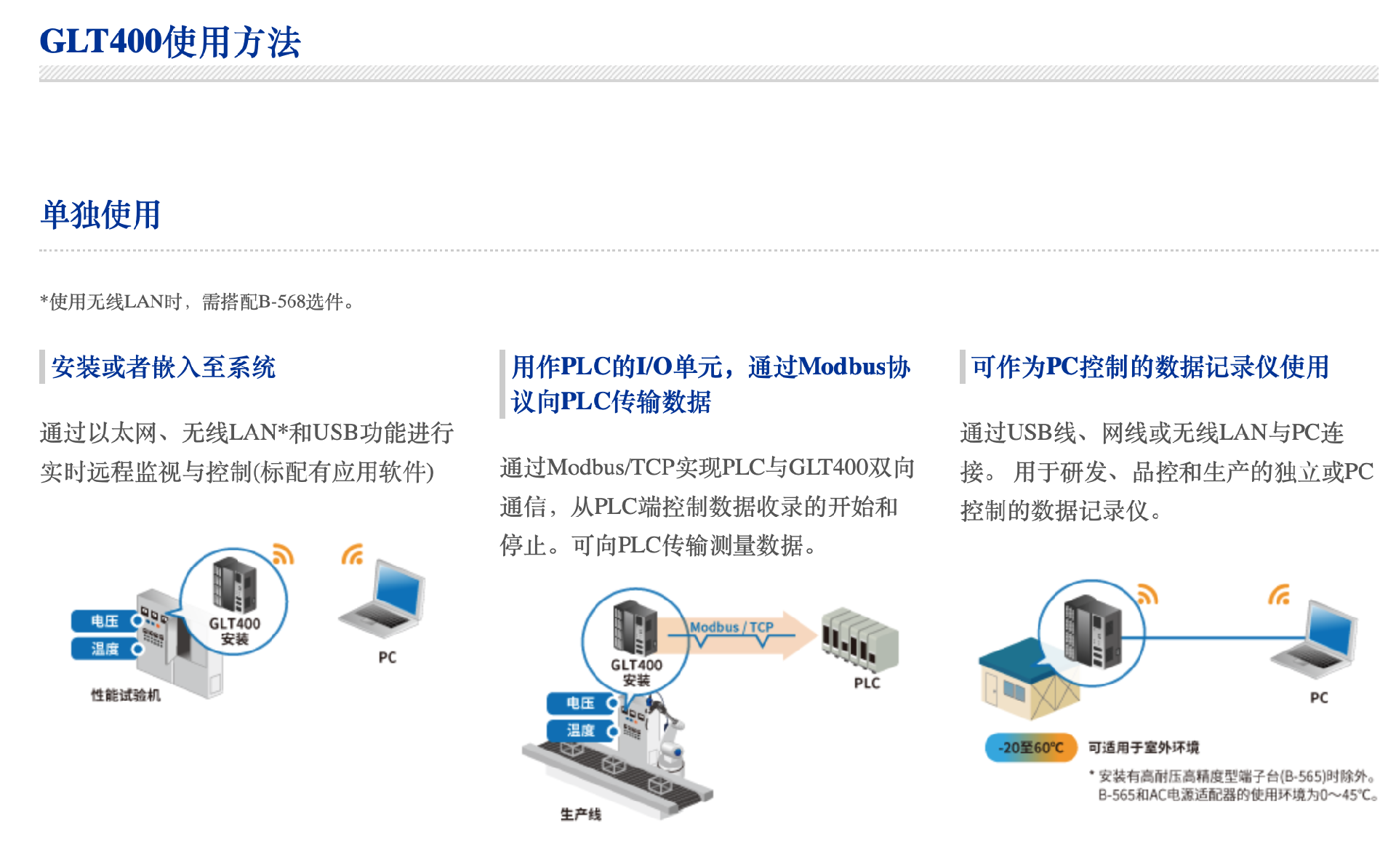

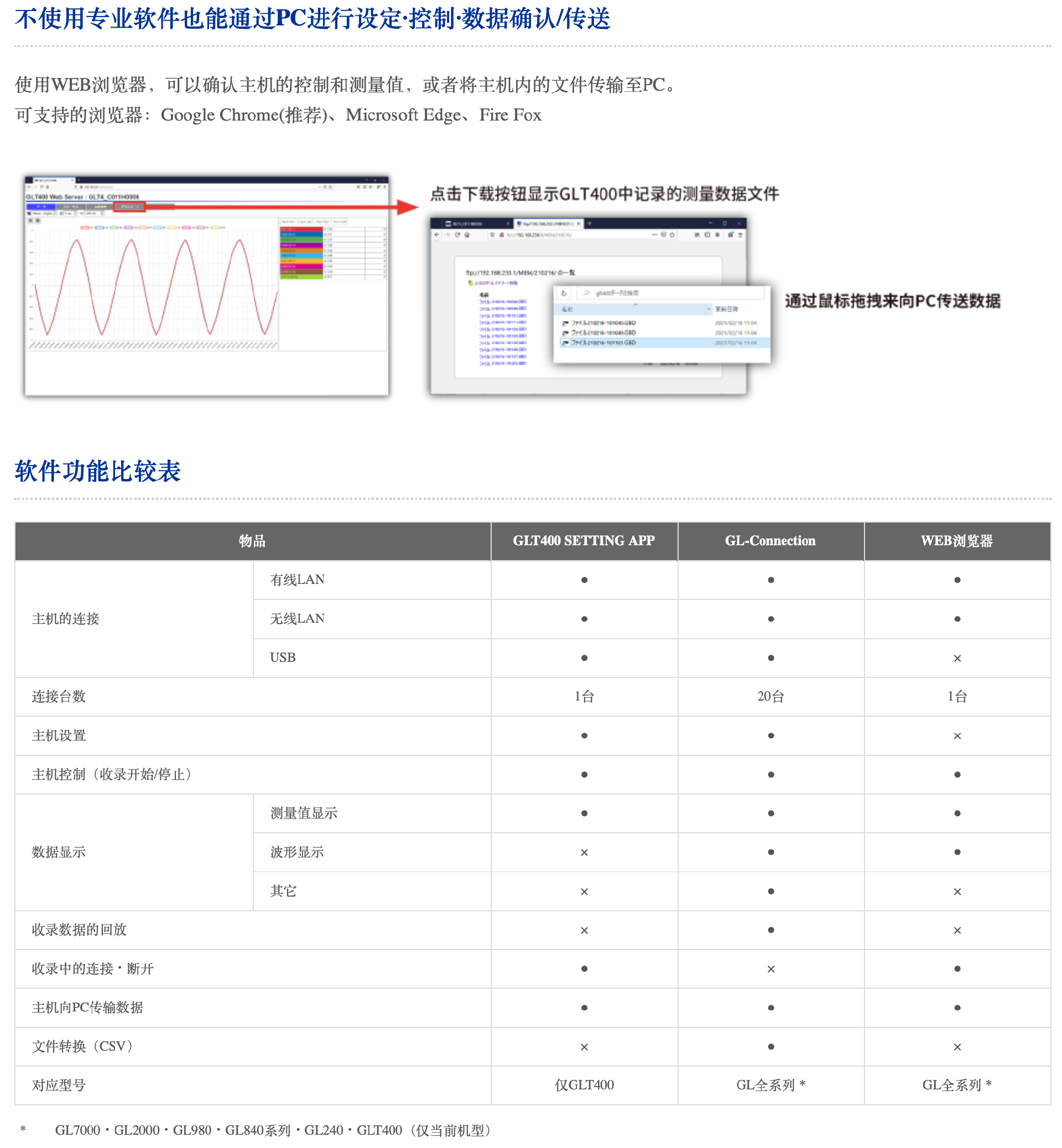

| 以太网功能 | Web服务器功能、FTP服务器功能、FTP客户端功能、NTP客户端功能 DHCP客户端功能、DHC服务器功能、Modbus/TCP通信 | |
| USB功能 | USB驱动模式: 传输或删除在主机内存或SD卡中收录的文件 | |
| 实时数据传输速度 | 最快10ms/1ch (传输速度会因通道数而异) | |

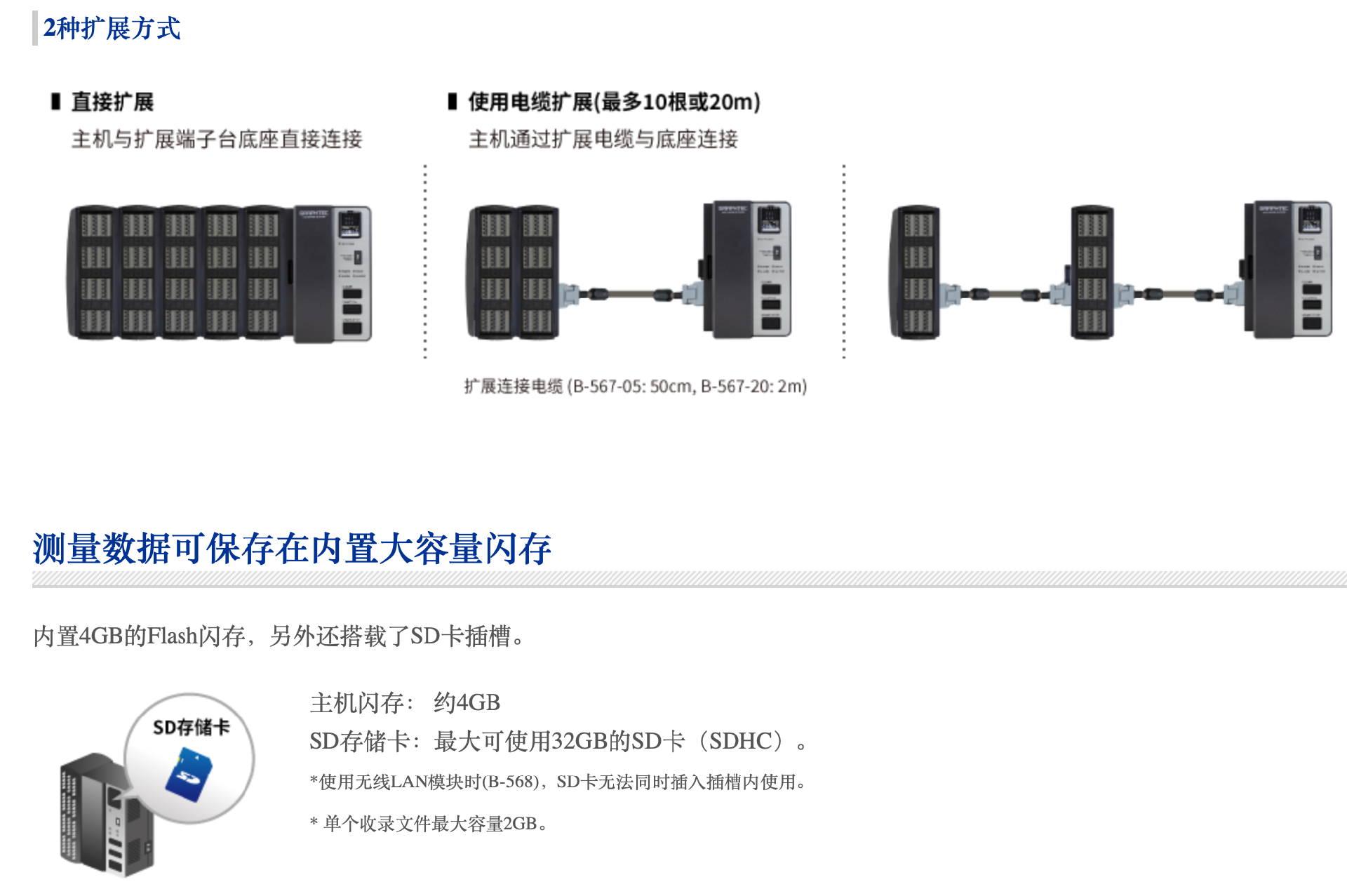

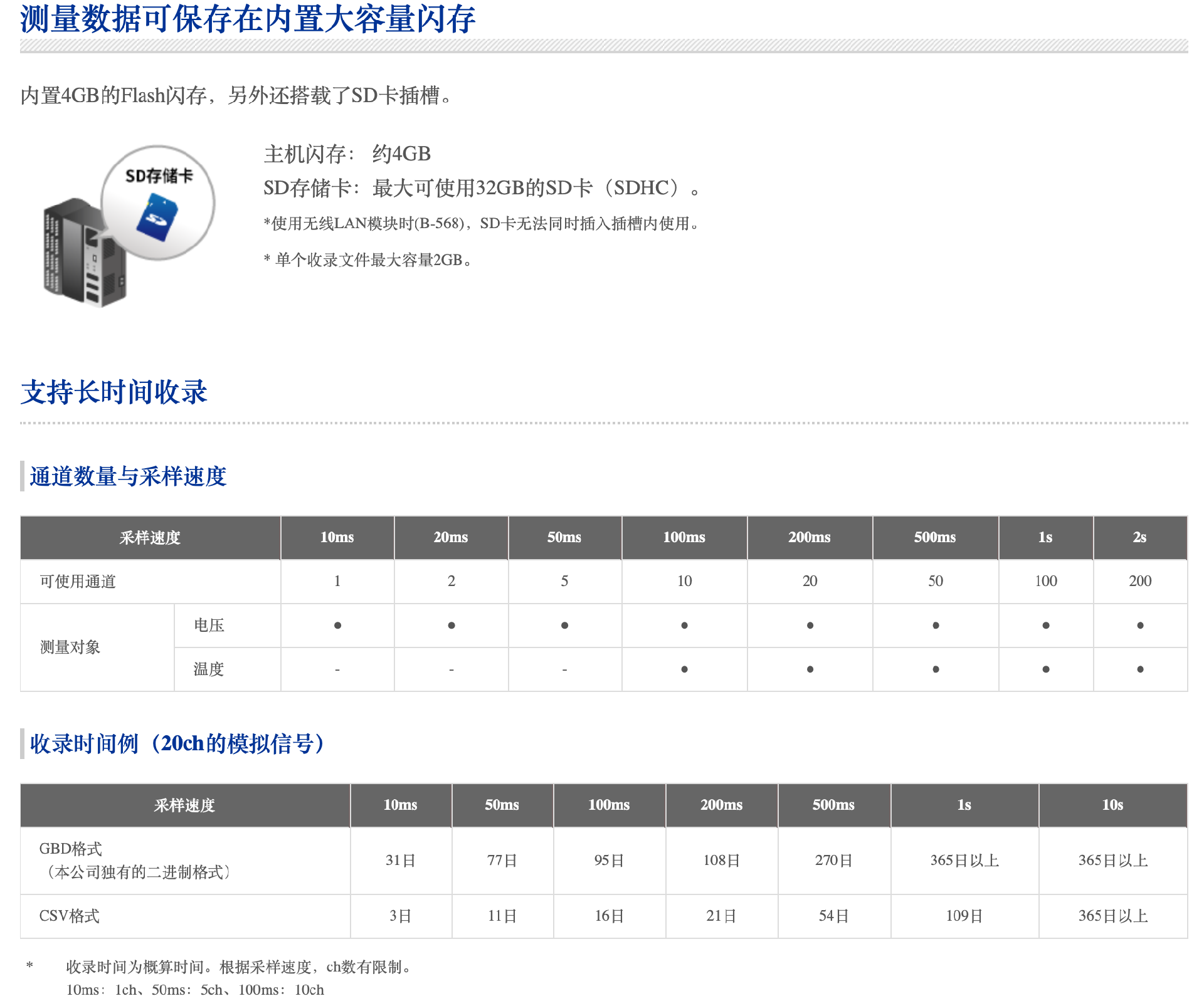

| 存储介质 | 内置Flash闪存 | 约4GB |
| 外部SD卡插槽 | SD卡插槽: 1个 (SDHC对应， 最大支持到约32GB) | |
| 单个文件容量 | 单个收录文件最大2GB | |
| 存储内容 | 主机的设置条件和测量数据 | |
| 数据备份功能 | 备份间隔 (*3) | OFF, 1, 2, 6, 12, 24h, 每文件 (仅当每个文件在成功备份时至FTP客户端时，会删除收录文件) |
| 备份地址 (*3) | 内置Flash闪存、SD存储卡、FTP | |
| 文件格式 (*3) | GBD(Graphtec二进制文件)/CSV | |

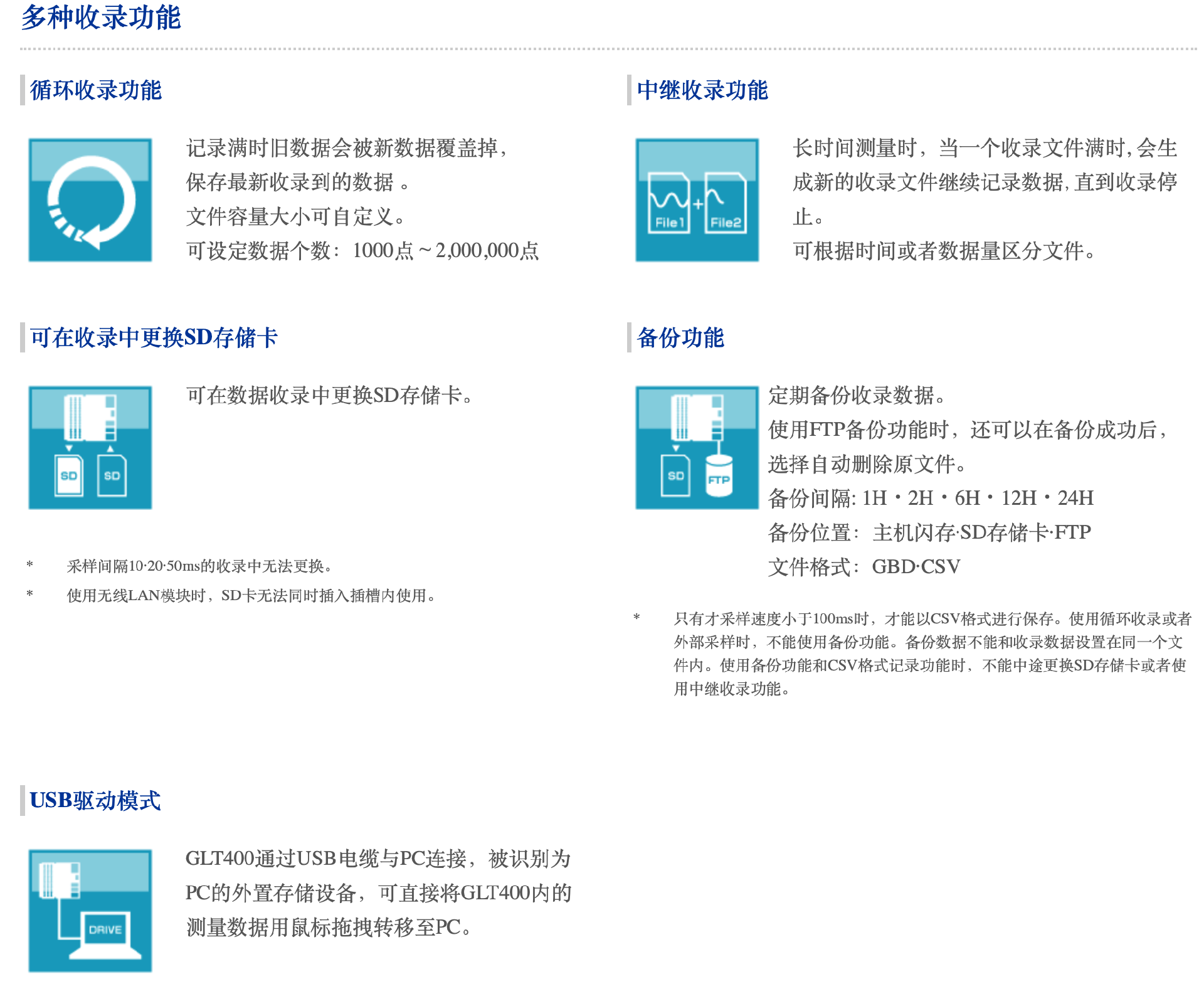

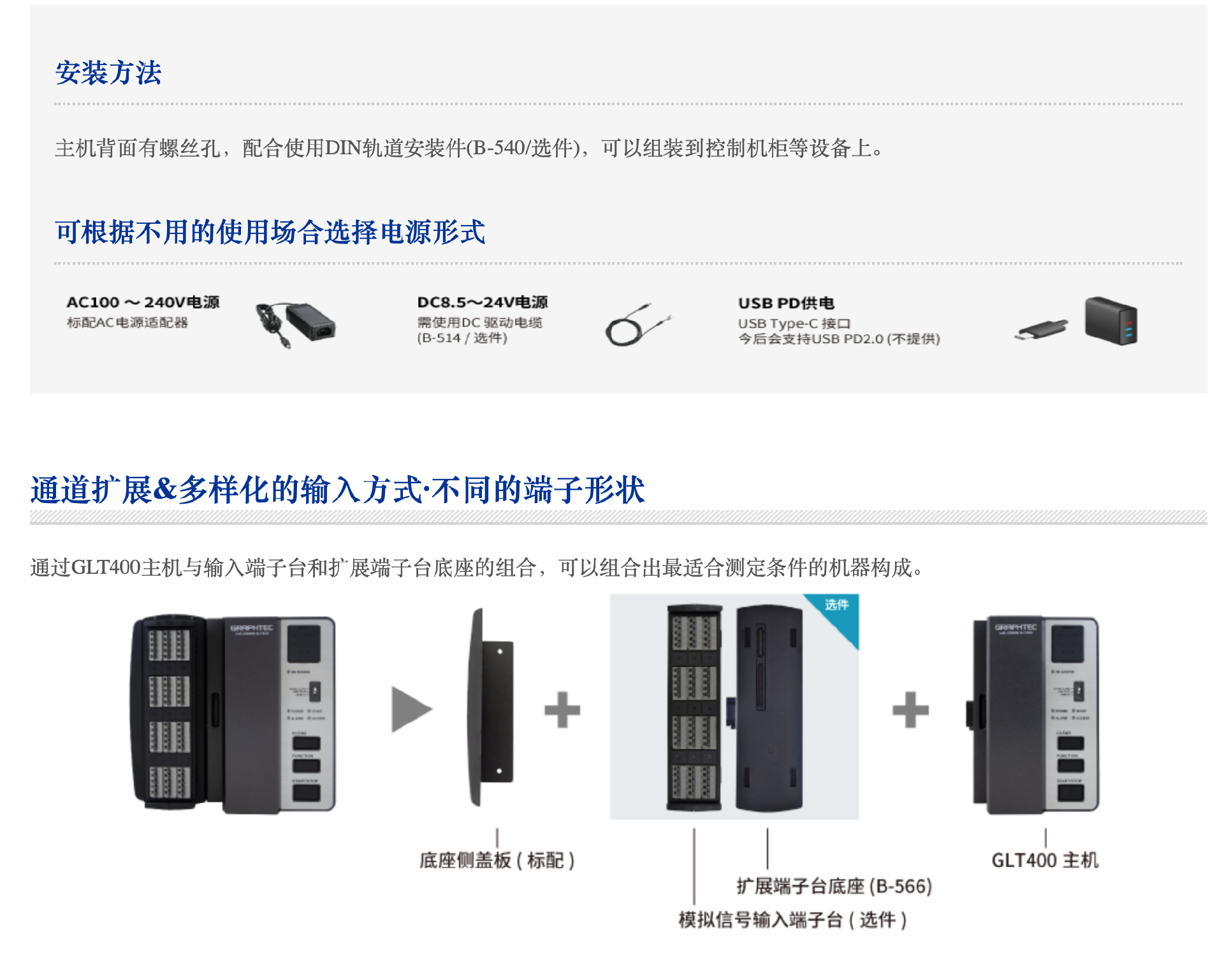

| 数据收录 | 功能 | OFF(收录START/STOP间的数据)、循环收录、中继收录 |
| 循环收录功能 | 已收录的数据达到记录点数(1000～200000)以上时，一边删除旧数据一边收录最新的数据 ※使用循环收录时，可记录的容量为剩余容量的1/3。 | |
| 中继收录功能 | 不遗漏数据，将文件分段连续地收录 | |
| 文件格式 | GBD(Graphtec二进制文件)/CSV | |
| 收录期间的功能 | SD存储卡交换 | |
| 数据保存功能 | 保存地址: 内置Flash闪存或者SD存储卡 保存内容: 设置条件、画面数据、测量数据 | |
| 使用环境 | -20～60℃(AC电源适配器B-565: 0～45℃)、5～85%RH(无结露) (以USB PD为电源时，视电源规格而定) | |
| 电源 | AC电源适配器 | AC100～240V/50～60Hz |
| DC电源 | DC8.5～24V(最大26.4V) (需使用DC驱动电缆B-514/选件) | |
| USB供电 | 外置USB PD兼容电池(规格: 遵循USB Power Delivery 2.0以后)，输出: 5V/2A(10W) | |
| 功耗 | 24VA以下 (使用AC电源适配器, 电压为AC100V时) | |
| 外观尺寸 [W×H×D] (约) | 安装标准端子台时 | 187.5×183×65.5mm (包括突出的部分) |
| 安装快插式端子台时 | ||
| 安装高耐压高精度端子台时 | 187.5×183×73.4mm (包括突出的部分) | |
| 质量[重量] (约) | 安装标准端子台时 | 1090g (包括AC电源适配器) |
| 安装快插式端子台时 | 1020g (包括AC电源适配器) | |
| 安装高耐压高精度端子台时 | 1120g (包括AC电源适配器) | |
| 其它 | 耐振性 | 相当于自动车部品第一种A种 |
(*1)
本功能仅在STAND ALONE模式时可选择。此外，需搭配GL输入/输出电缆(B-513/选件)。
(*2)
单个收录文件最大2GB。
(*3)
如果循环收录或外部采样功能开启，数据备份功能不可用。
当收录多个通道时，当采样速度较快时以及当备份间隔较长时，由于备份数据量变大，因此在停止收录后还需要一段时间进行写入。
当备份数据通过无线LAN以Wifi通信保存到FTP服务器时，有时备份会失败。
当采样间隔小于100ms时，CSV格式的文件备份将无法执行。
当CSV文件的收录和备份功能启用时，则无法执行用于收录和中继收录的SD卡更换。

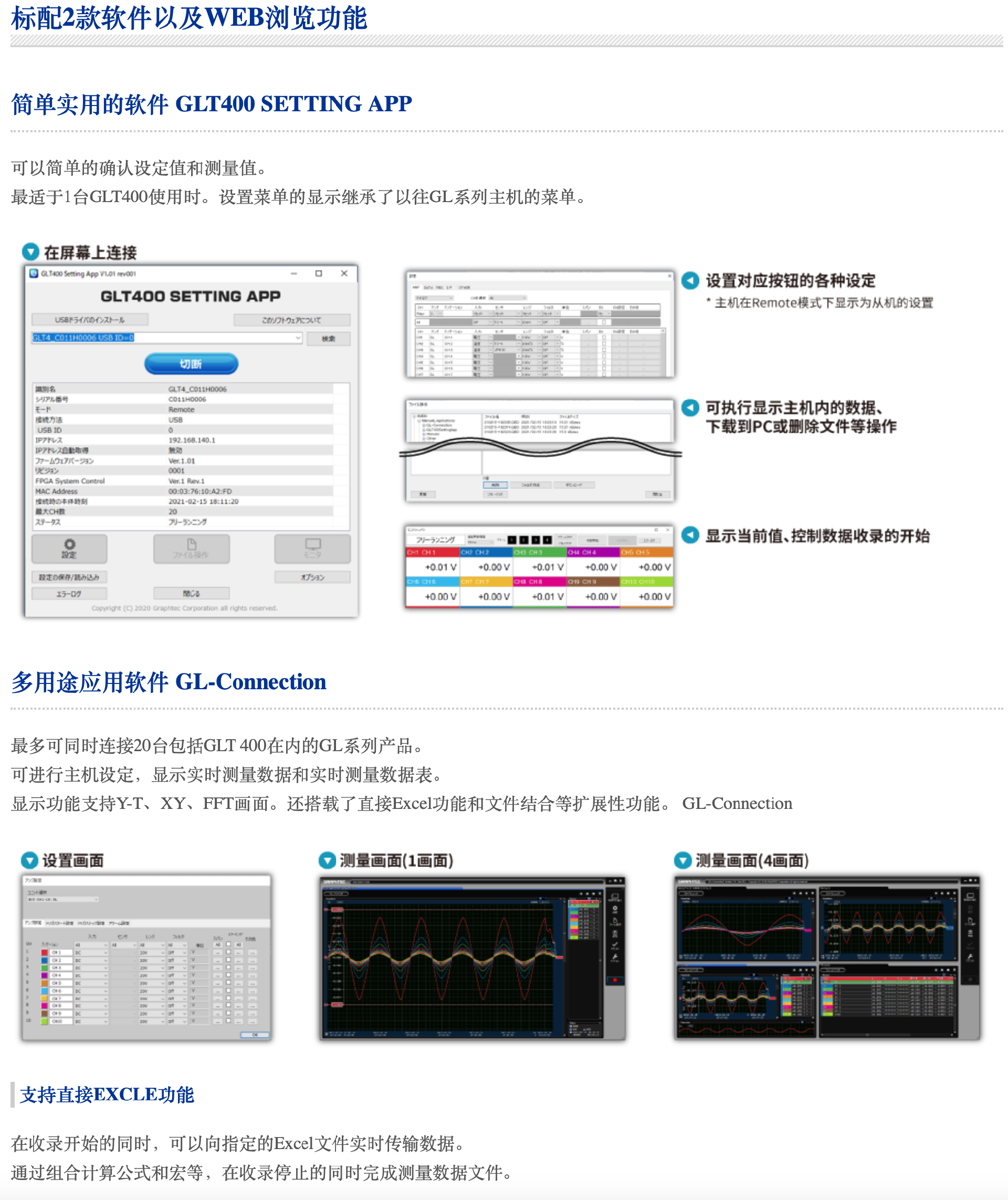

GL-Connection软件规格 (仅STAND-ALONE模式时)
| 项目 | 描述 |
|---|---|
| 操作系统 | Windows 10 / 8.1 * 软件系统开发商已停止支持的操作系统, 本公司也无法提供相关的技术支持。 |
| 功能 | 主机控制、实时数据收录、数据转换 |
| 每组的通道数 | 所连接设备的最大数 |
| 最大通道数 | 最大: 2000通道 |
| 设置范围 | 输入信号设置、收录设置、触发/报警设置、其它设置 |
| 收录数据 | 实时数据(CSV, GBD) 保存在内存或SD卡里的数据(CSV, GBD) |
| 显示内容 | 模拟信号波形、逻辑波形、脉冲波形、测量值 |
| 显示模式 | Y-T画面、数值画面、X-Y画面、FFT画面 |
| 文件转换 | 光标间数据，全部数据 |
| 统计与履历显示 | 测量时的最大值、最小值和平均值 |
| 电子邮件功能 | 通过报警监视向指定地址发送邮件 |
GLT400 SETTING APP软件规格
| 项目 | 描述 |
|---|---|
| 操作系统 | Windows 10 / 11 * 软件系统开发商已停止支持的操作系统, 本公司也无法提供相关的技术支持 |
| 功能 | 主机设置修改、文件操作、测量值监视、主机固件更新 *REMOTE模式时，无法进行文件操作和测量值监视。 |
| 可连接设备的台数 | 1台 |
| 设置范围 | 输入信号设置、收录设置、触发/报警设置、I/F接口设置、其它设置 *REMOTE模式时，只能进行I/F接口设置。 |
无线LAN模块B-568(选件)规格
| 项目 | 描述 |
|---|---|
| 型号 | B-568 |
| 通信方式 | 无线LAN (2.4GHz频段) |
| 安装位置 | SD卡插槽处 *使用无线LAN模块时，SD卡无法同时插入插槽内使用。 |
| 无线LAN规格 | IEEE802.11b/g/n |
| 功能 | 通讯距离: 约40m (此距离因障碍物和周围环境而异) 从PC端控制主机并将收录的数据传输到PC机(REMOTE模式下，作为GL840的子机连接) WPS: 按钮方式/PIN方式 加密功能: WEP64, WEP128, WPA-PSK/WPA 2-PSK, TKIP/AES |
湿度传感器B-530(选件)规格
| 项目 | 描述 | |
|---|---|---|
| 可使用的温度范围 | -25～80℃ | |
| 可使用的湿度范围 | 0～100%RH | |
| 相对湿度测量精度 | ±3% RH (5～98%/25°C) | |
| 方式 | 电气容量式 | |
| 相对湿度测量精度 （5～98％） | 测量环境 | 测量精度 |
| 0～10℃ | ±5％ RH | |
| 10～20℃ | ±4％ RH | |
| 20～30℃ | ±3％ RH | |
| 30～40℃ | ±4％ RH | |
| 40～50℃ | ±5％ RH | |
| 50～60℃ | ±6％ RH | |
| 60～70℃ | ±7％ RH | |
| 70～80℃ | ±8％ RH | |
| *60°C或更高温度下的测量精度为参考值 | ||
| 响应时间 | 15秒 (过滤罩已安装时, 90%响应) | |
| 传感器输出 | DC 0～1V | |
| 外形 | ϕ14x80mm (不包括电缆长度) | |
| 电缆长度 | 3ｍ | |
| 传感器输入电压 | DC+5V～+16V | |
| 传感器消耗电流 | 约 4mA | |
GLT400尺寸主机尺寸（配有标准端子）
* 单位：mm、公差：±3mm
标准附件
AC电源适配器/电源线
纸质支架 (大: 1个、小: 2个)(安装端子台底座时使用)
快速指南
安全使用说明
