绝缘多通道数据记录仪GL860 A系列
全新多通道数据记录仪分为4个产品系列GL860 A- ST，GL860 A-KT，GL860 A-KTG，GL860 A-HP
通道数可从20ch扩展到200ch，能够测量各种物理量
兼容远程操作服务G-REMOTE
6个新功能:
更高的采样率、存储循环功能、通道复制功能、警报履历功能、通道间计算功能强化、支持Modbus协议
所有通道隔离/通用输入，独立多通道
可以为每个输入通道选择电压、温度和湿度。
对于其它物理量可使用转换功能(EU)来测量。
| 测量电压 支持宽范围的输入量程（从20mV到100V) 热电偶: K、J、E、T、R、S、B、N、C(原W: WRe5-26) 热电阻*: Pt100、JPt100、Pt1000(IEC751) (仅支持三线式) | 湿度测量 利用湿度传感器选件实现湿度测量。 湿度传感器(B-530) 选件
|
| 数字I/O端口 数字I/O可以通过连接GL用输入/输出电缆（选件）来使用。 GL用输入/输出电缆(B-513) 选件
| 逻辑/脉冲输入（4个通道） 逻辑: 无电压触点 (A触点、B触点、NO、NC)、集电极开路、电压输入（H.L判定） ＜ 报警输出: 4通道＞ 每个测量CH均可设置报警条件。 发生报警时，在4个报警输出通道下选择任意数量的报警通道作为信号输出。 |

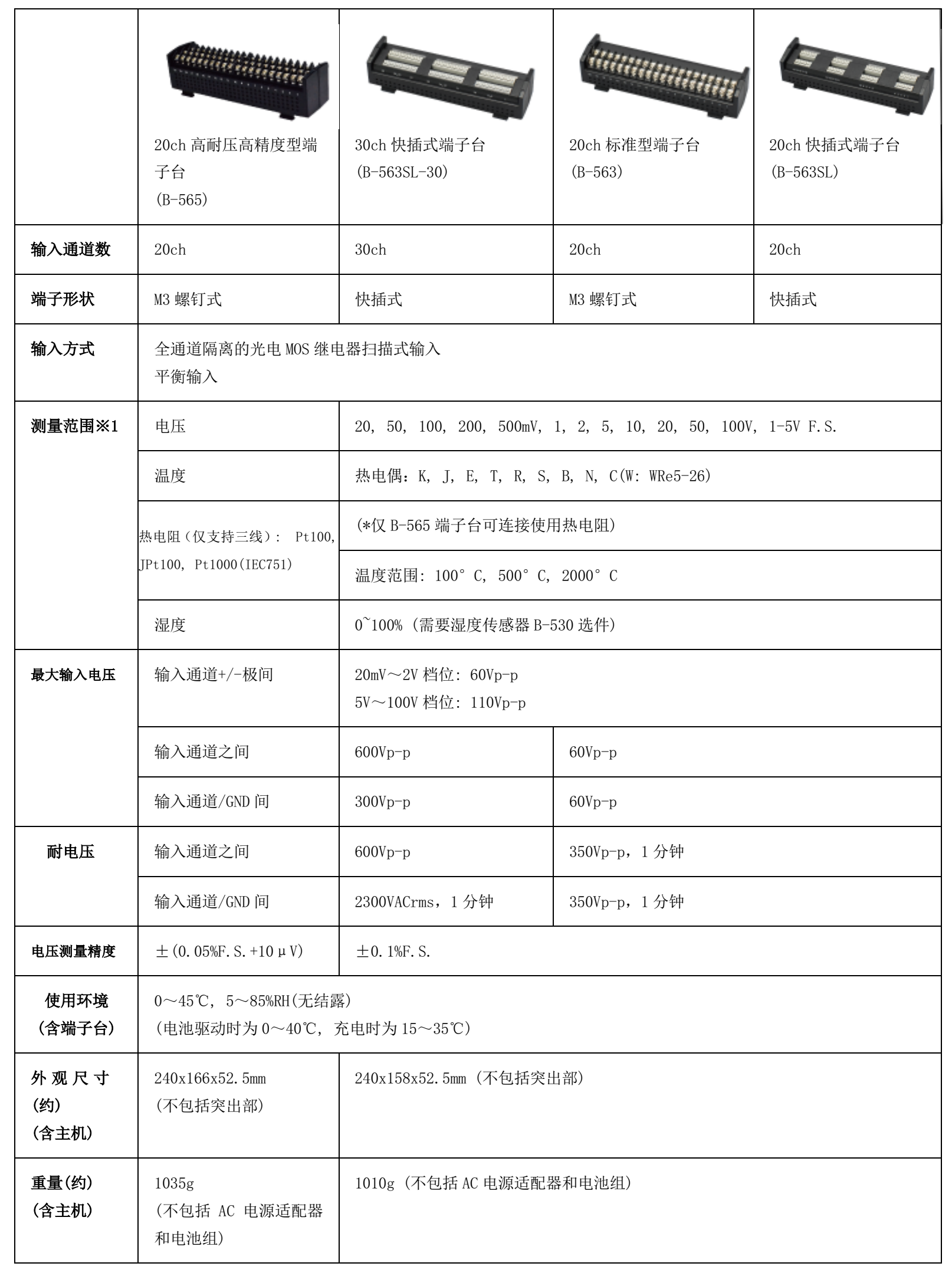

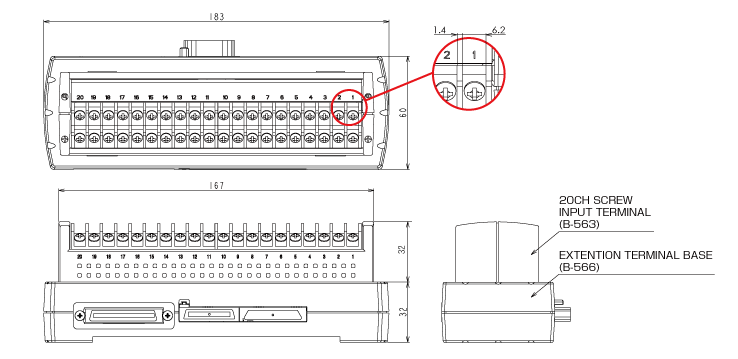

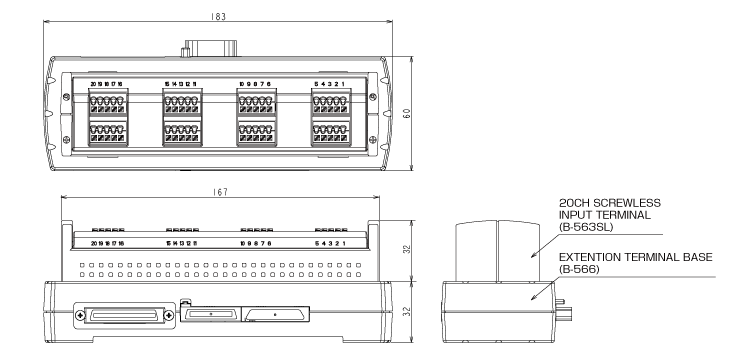

4款不同型号的端子台可供选择
选择最适合您的测量方式的输入信号端子台。
*每种端子台的测量精度请联系我司。 最大输入电压 B-565 |  |

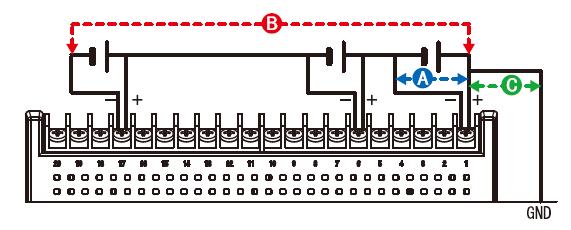

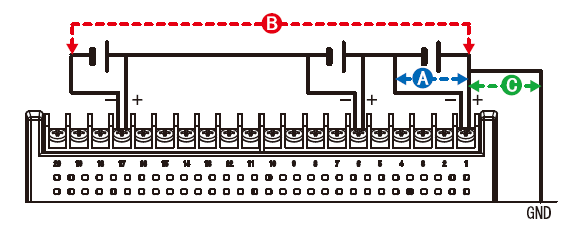

| B-563SL-30 / B-563 / B-563SL < 输入通道+/-极间 (A) > - 最大输入电压: 60Vp-p (20mV～2V档位) 110Vp-p (5V～100V档位) < 输入通道之间 (B) > - 最大输入电压: 60Vp-p - 耐电压: 350Vp-p，1分钟 < 输入通道/GND间 (C) > - 最大输入电压: 60Vp-p - 耐电压: 350Vp-p，1分钟 |  |

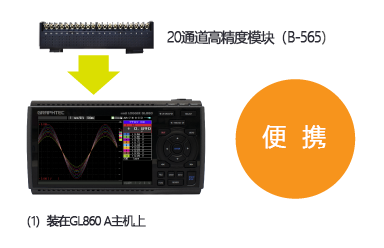

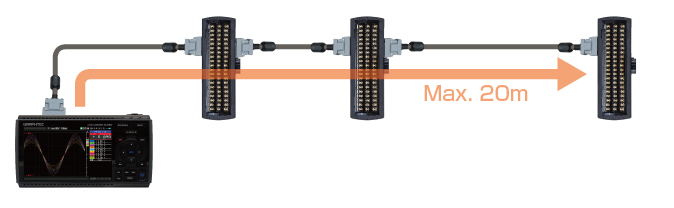

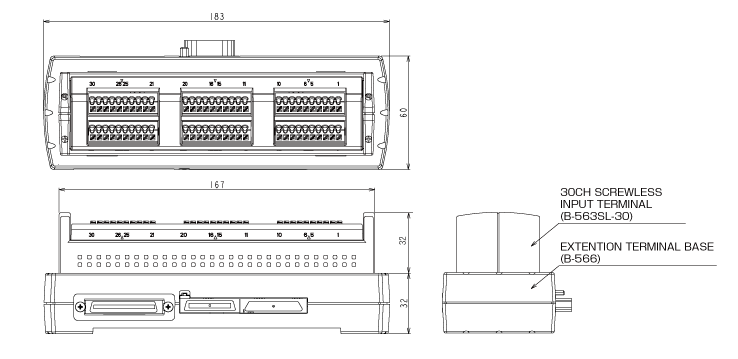

模拟信号输入端子台的通道扩展
最大可扩展到200个通道
例子
通道扩展示例 | 20通道 | 30通道 | 40通道 | 50通道 | 100通道 | 200通道 |
GL860主体 | 1 | 1 | 1 | 1 | 1 | 1 |
扩展端子连接电缆 (B-567-05/B-567-20) | – | – | 1 | 1 | 1 | 1 |

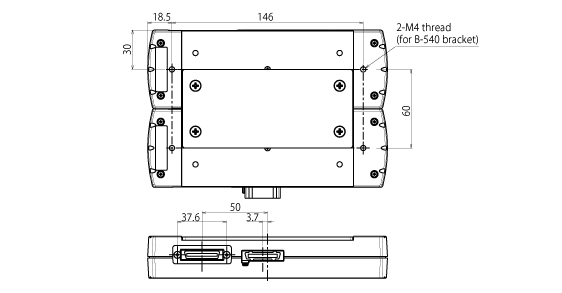

扩展端子座 | – | – | 2 | 2 | 4 | 7 |
20路端子*1 (B-565/B-563/B-563SL) | 1 | – | 2 | 1 | 2 | 1 |
30路端子*1 (B-563SL-30) | – | 1 | – | 1 | 2 | 6 |
通道扩展的

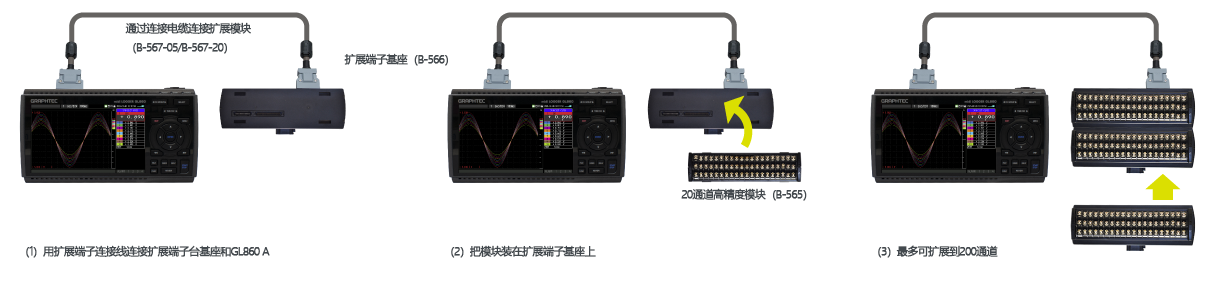

*1.当B-565和其它型号端子台混用时 输入端子台和GL860 A可通过使用扩展连接电缆(50cm/2m)和底座进行扩展。 *如测量受干扰影响，则降低采样速度。 |  |

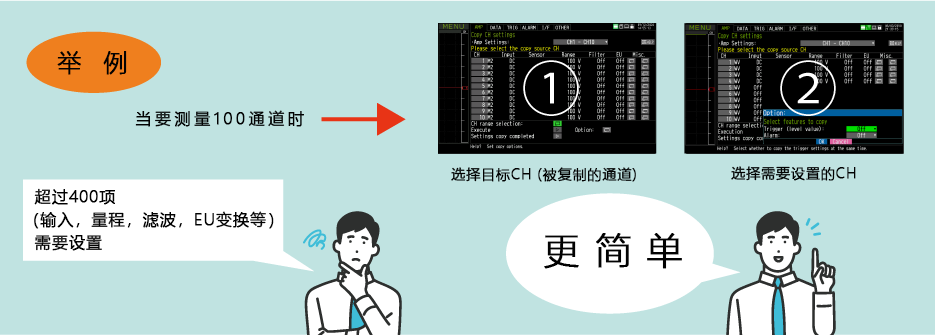

通道复制功能有助于多通道测量的情况
可复制的项目包括输入类型，量程，滤波器及转换功能等。
多个通道的设置可以简单地通过选择目标通道来复制，大大减少了工作量。
触发设置和报警设置项目也可以复制。
最短采样间隔为5ms
当限制使用的通道数量时，最快可达到5ms的采样间隔。
采样率 | 5ms | 10ms | 20ms | 50ms | 100ms | 250ms | 500ms | 1s | |
可用通道数量 | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 200 | |
测量目标 | 电压/湿度 | ● | ● | ● | ● | ● | ● | ● | ● |
温度 | – | – | – | – | ● | ● | ● | ● | |

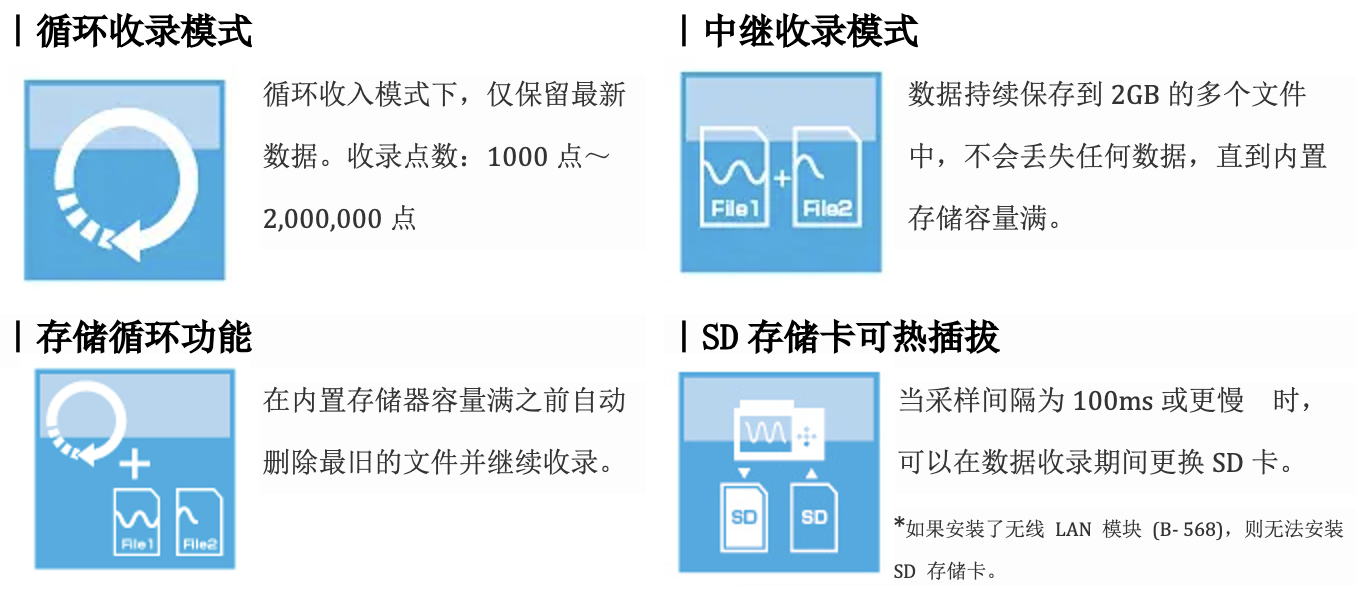

内置8GB闪存并支持外部SD存储卡
收录时间示例 (文件2GB时)
* 收录时间为估计的时间。
* 使用通道数会受限于采样隔间的选择。5ms: 1ch, 10ms: 2ch, 20ms: 4ch, 50ms: 10ch。
采样间隔 | 5ms | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
GBD格式 | 15号 | 24日 | 47天 | 54天 | 108天 | 270天 | 366天或以上 | 366天或以上 |
CSV格式 | 1天 | 3天 | 8天 | 11号 | 22日 | 55天 | 111天 | 366天或以上 |

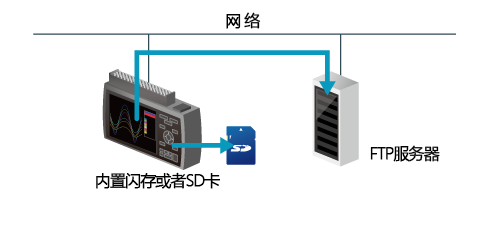

| 数据备份功能 在指定的时间内，向FTP文件服务器进行数据备份。 备份间隔: 1H・2H・6H・12H・24H 每个文件成功备份时，可选择自动删除原文件。 * 备份为CSV格式时，仅当采样间隔设置大于100ms时才能使用。 |  |

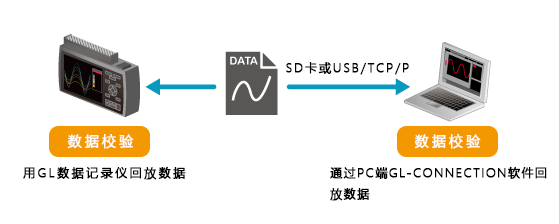

数据校验功能
支持在回放收录数据文件时检查数据文件的完整性。它比较了数据文件生成的校验值和记录的校验值。当两个检查和不匹配时，则数据文件可能会损坏或被更改。当GL设备创建收录数据文件时，将检查校验和的代码并记录到文件中。
支持给备份文件、循环/中继收录文件和数据存储文件提供校验和。对于用GBD格式创建的数据文件，可以使用添加检查和汇总。如果您使用本设备以外的软件(GL28-APS、GL-Connection)转换并保存收录文件，则校验和将不再匹配。

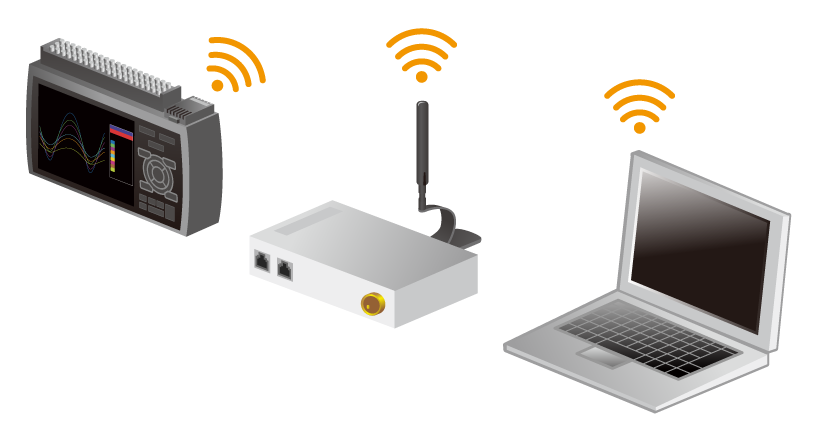

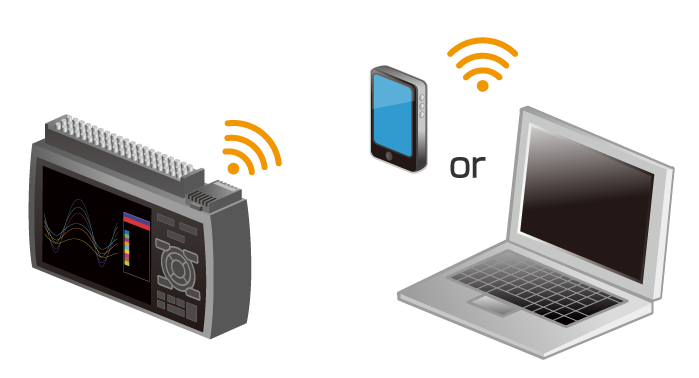

支持多种PC连接方式 连接到您的个人电脑可以通过USB端口，无线LAN或有线LAN。 *无线LAN连接需要B-568选件。USB接口为的A-B型电缆的接口。 使用可选无线LAN模块与PC机进行无线通信连接 (B-568)*无线局域网功能通讯范围会受到障碍物的限制。 无线局域网选项使无线通信方式与其它设备连接。 AP: 记录仪直接连接到PC或智能设备，不经过路由器。 |  |
LAN端口连接 (10BASE-T/100BASE-TX) 与PC机一对一连接或通过集线器连接。 GL860 A收录的数据可以通过Modbus通信上传给PLC。可从PLC上获得GL860 A的启动/停止记录。如需了解更多有关Modbus/TCP通讯的资料，请向我们申请。 通过Web浏览器远程控制连接到互联网的GL860 A记录仪。 |  |  |
便捷的功能
有用的功能
警报输出通知功能
警报履历功能
通道间计算功能强化
自动SPAN功能
USB驱动模式
三种电源供电形式
操作性改善
更快的web服务器功能
简化的波形设置
设置菜单结构优化
HELP-QR功能
可视化的改善
应用软件
标配的应用软件
GL28-APS
在PC端执行主机设置, 数据收录, 波形回放等操作。
综合应用软件
GL-Connection
通过LAN/USB端口连接GL系列记录仪和PC机，以管理收录数据。
应用案例
