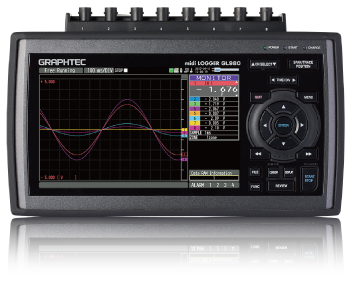

高速8通道数据记录仪GL980 C

Name: 高速8通道数据记录仪GL980 C
Brand: GRAPHTEC
Availability: InStock

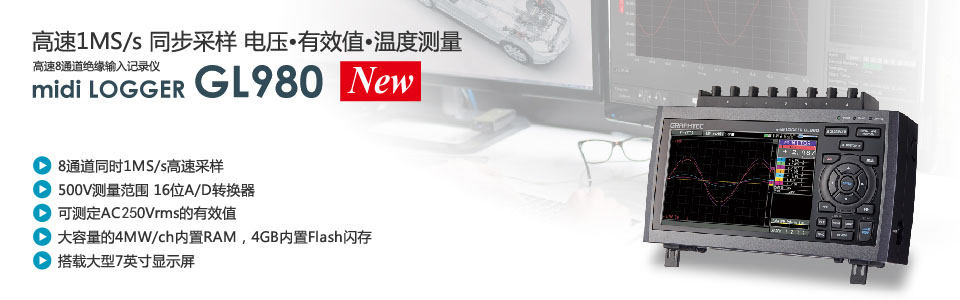

高速1MS/s同时采集电压、有效值、温度

GL980 C是一款8通道高速隔离数据记录仪。配备500V量程和RMS功能，并实现所有通道隔离的同时1MS/s高速采样。可用于机器性能和耐久性测试。配备内部4MW/CH内置RAM、8GB内置闪存，以及支持SD存储卡、USB存储器等外部存储介质，可实现长时间高速记录。

所有通道隔离，同时1MS/s高速采样

采用通道间隔离，不易受其他通道影响A/D 还使用 16 位，可实现高速、高分辨率测量。

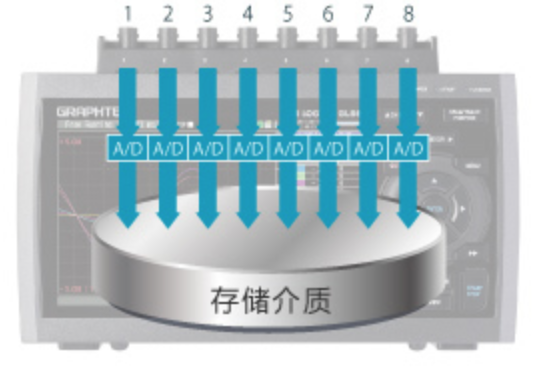

同步采样

所有通道均配备A/D，可同时测量所有通道

外部采样

外部设备：可根据信号时序进行采样

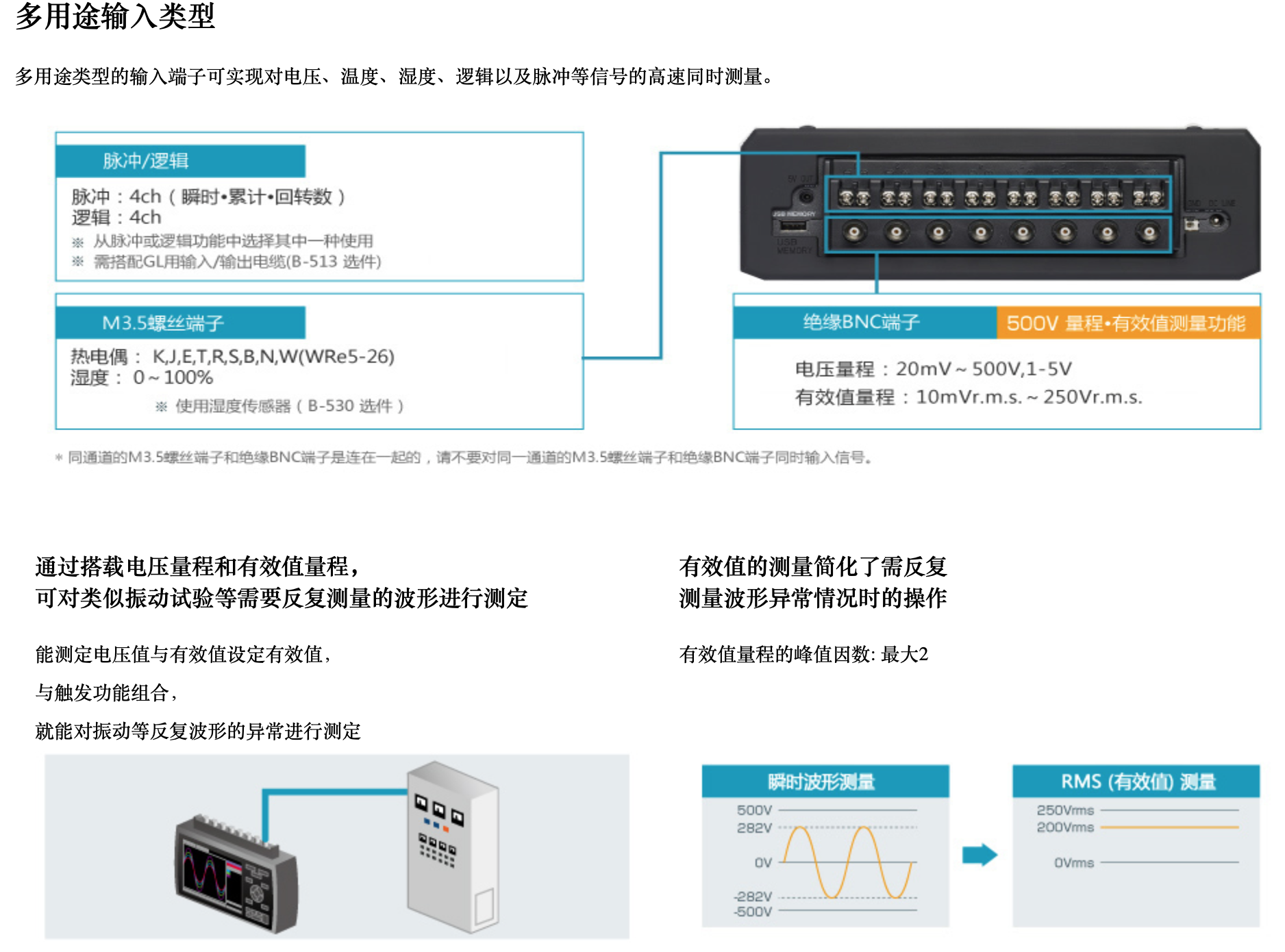

兼容多功能输入

能够同时高速测量电压、温度、湿度、逻辑和脉冲信号

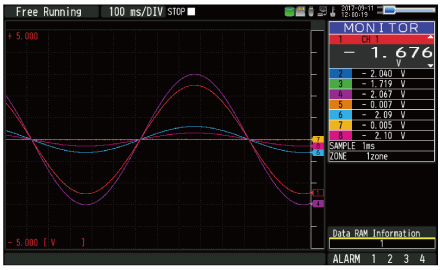

7 英寸大液晶显示屏上易于读取波形

波形+数字值显示
记录+实时统计计算显示
重播显示正在测量的数据
XY显示
数字值显示
全波形显示

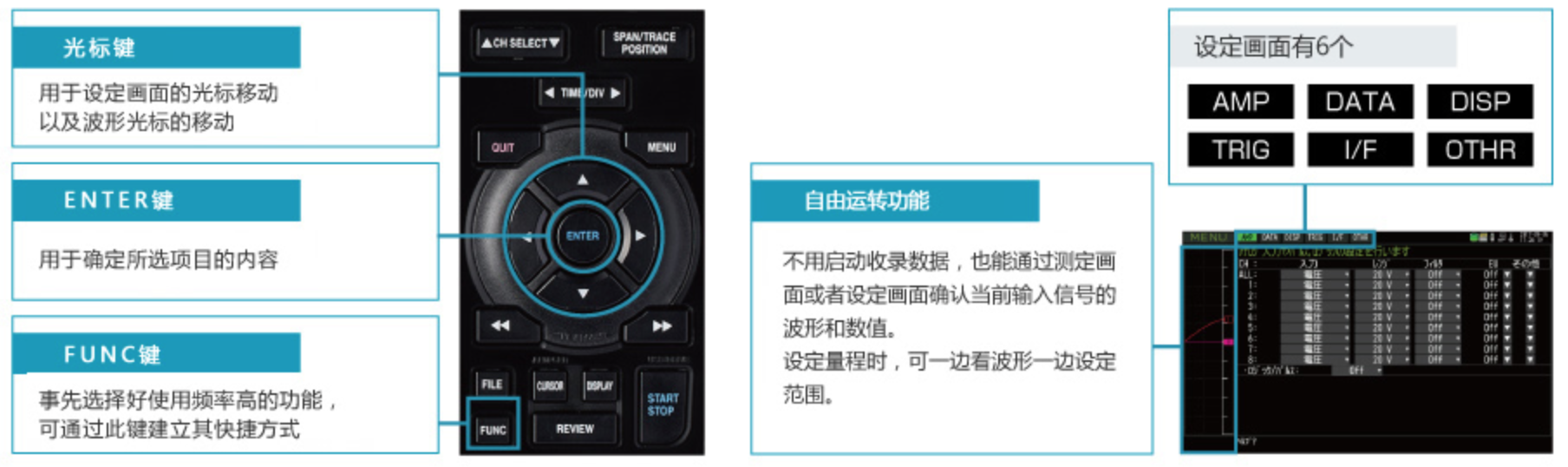

快速简便的设置过程

使用光标和 Enter 键进行简单操作，以及使用六个预设菜单屏幕的菜单操作：AMP、DATA、DISP、TRIG、I/F（接口）和其他。

兼容2种电源

交流电源适配器
直流输入（需使用B-514选件）

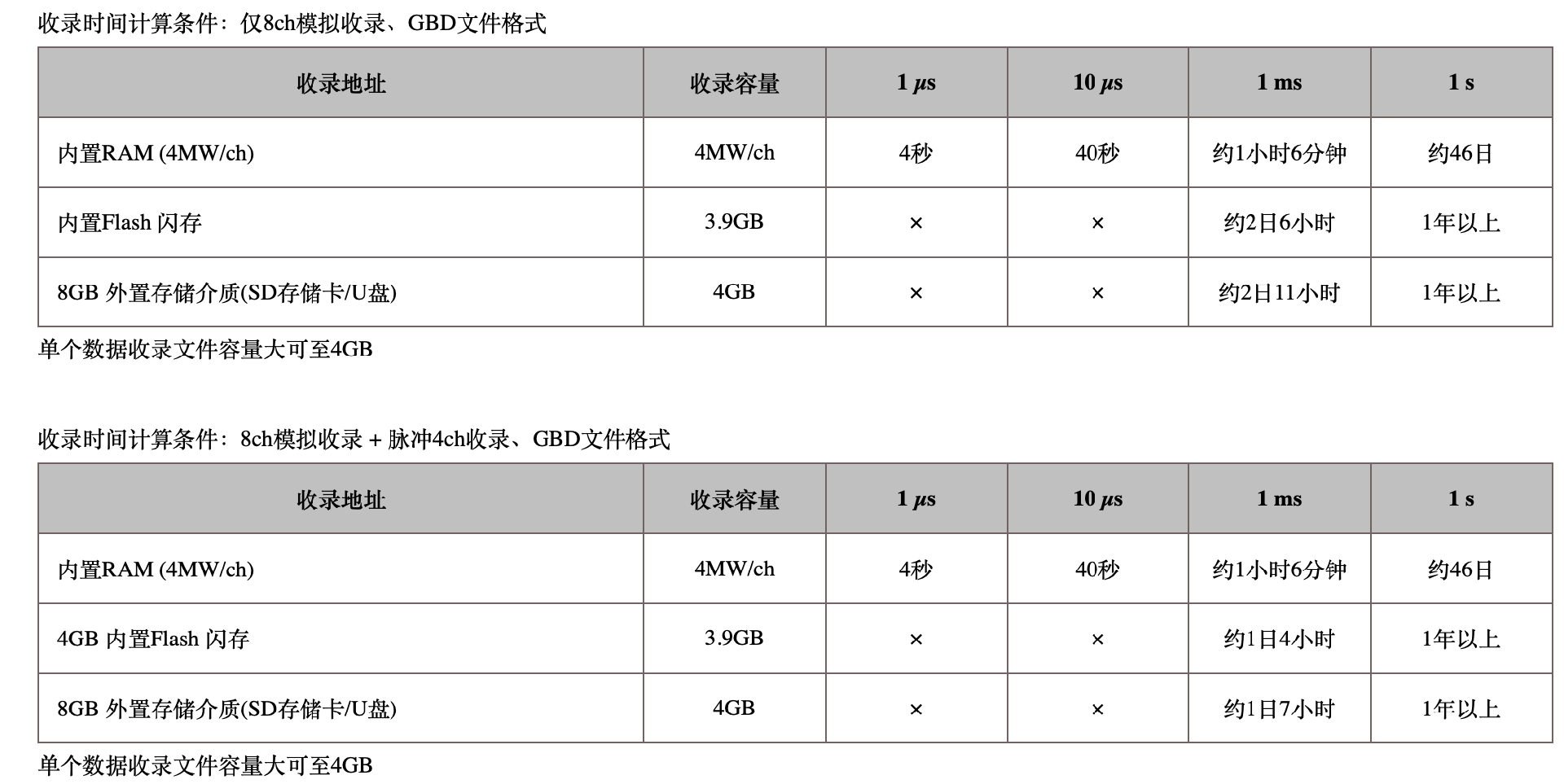

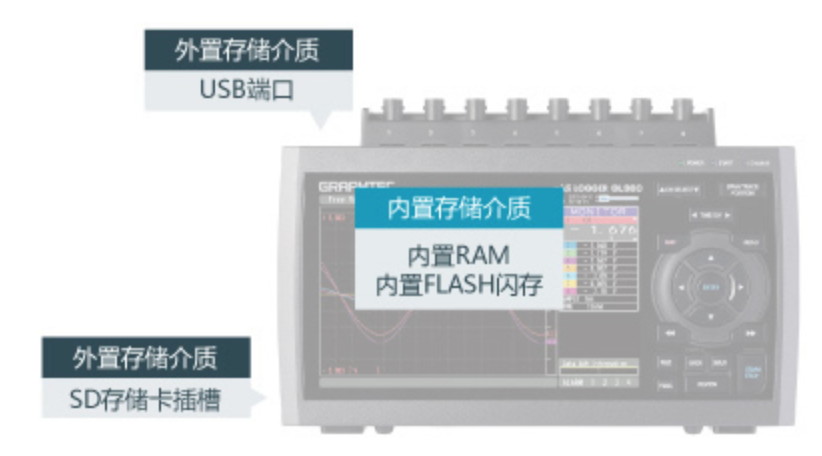

大容量4MW/CH内置RAM和8GB内置闪存，适合长期测量

内置闪存

4 MW 样品/通道内置 RAM
8 GB 内置闪存

外部存储

SD 卡内存
USB 闪存

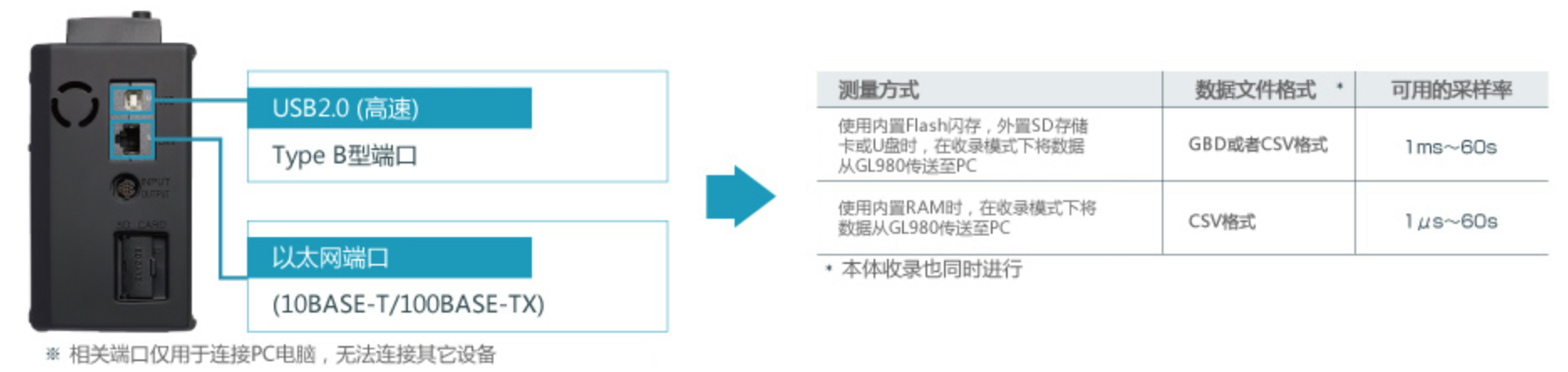

配备以太网（LAN）和USB接口，可与PC通信

使用以太网（LAN）接口的便捷功能

WEB服务器功能
FTP服务器功能
NTP客户端功能
邮件发送功能

使用USB接口的便捷功能

USB驱动模式

两种类型的标准附带 PC 软件

软件“ GL980_2000-APS ”

测量屏幕上配备 Y-T/X-Y 显示
与 GL980 C/GL2000 C轻松连接和设置
配备各种便利的功能

GL系列综合软件“ GL-Connection ”

GL7000 C / GL2000 C / GL980 C / GLT400 C的标准配件
通过 LAN/USB 连接 GL系列和PC即可管理记录数据

应用案例

VW80000测试

汽车后备箱测试

车灯测试

GL980主体规格

项目		描述
显示器(LCD)	尺寸	7英寸TFT彩色液晶显示器（WVGA：800x480点)
	显示内容	波形+数字、全波形、记录+实时统计、XY显示
	语言	英语、法语、德语、西班牙语、俄语、中文、韩语、日语
电脑接口	类型	以太网 (10BASE-T/100BASE-TX)/USB2.0（高速）
	功能	数据传送到PC(最快1ms采样)，控制操作GL980
	以太网功能	Web服务器功能、FTP服务器功能、NTP客户机功能、DHCP客户机功能、电子邮件发送功能
	USB功能	USB驱动器模式（内置闪存和SD存储卡的文件传输/删除）
触发功能	触发动作	通过触发启动或停止捕获数据
	触发源	启动:关闭、测量信号、报警、外部、预定时间、预定日期、经过的时间停止:关闭、测量信号、报警、外部、预定时间、预定日期、经过的时间
	组合	水平或・水平与・边缘或・边缘与
	阈值	模拟的 (1) 水平模式的高或低,边缘模式的上升或下降, 窗口内、窗口外逻辑:H或L(四通道信号模式) *脉冲:高或上升、低或下降，窗口内、窗口外
	重复动作	停止,开始(自动重新武装)
	触发保持	在指定时间内停止重复动作模式:下一次启动之前,下一次启动之前时间:零秒(无延迟)至9999小时。59分钟。59秒
	触发前的	最多捕获数据点的数量。400万) 在内置内存中指定(只在使用内置内存时)
报警功能	报警	在发现警报时显示和输出信号
报警功能	阈值	模拟输入:高、低、入窗、出窗逻辑输入:h或l(每个通道中的信号) 脉冲输入:高或上升、低或下降、窗口内、窗口外
存储	内置内存	4MW/CH（内存划分：4MW×1、2MW×2、1MW×4、0.5MW×8）
	内置闪存	约8G
	*外置USB(2)**	最大 32GB（仅支持 FAT 和 FAT32。不支持 exFAT/每个文件最多 4GB）
	*外置SD卡(3)**	通过SD卡插槽支持sdhc存储卡(最多32GB),单插槽 *数据类型:捕获的数据、条件设置、屏幕拷贝

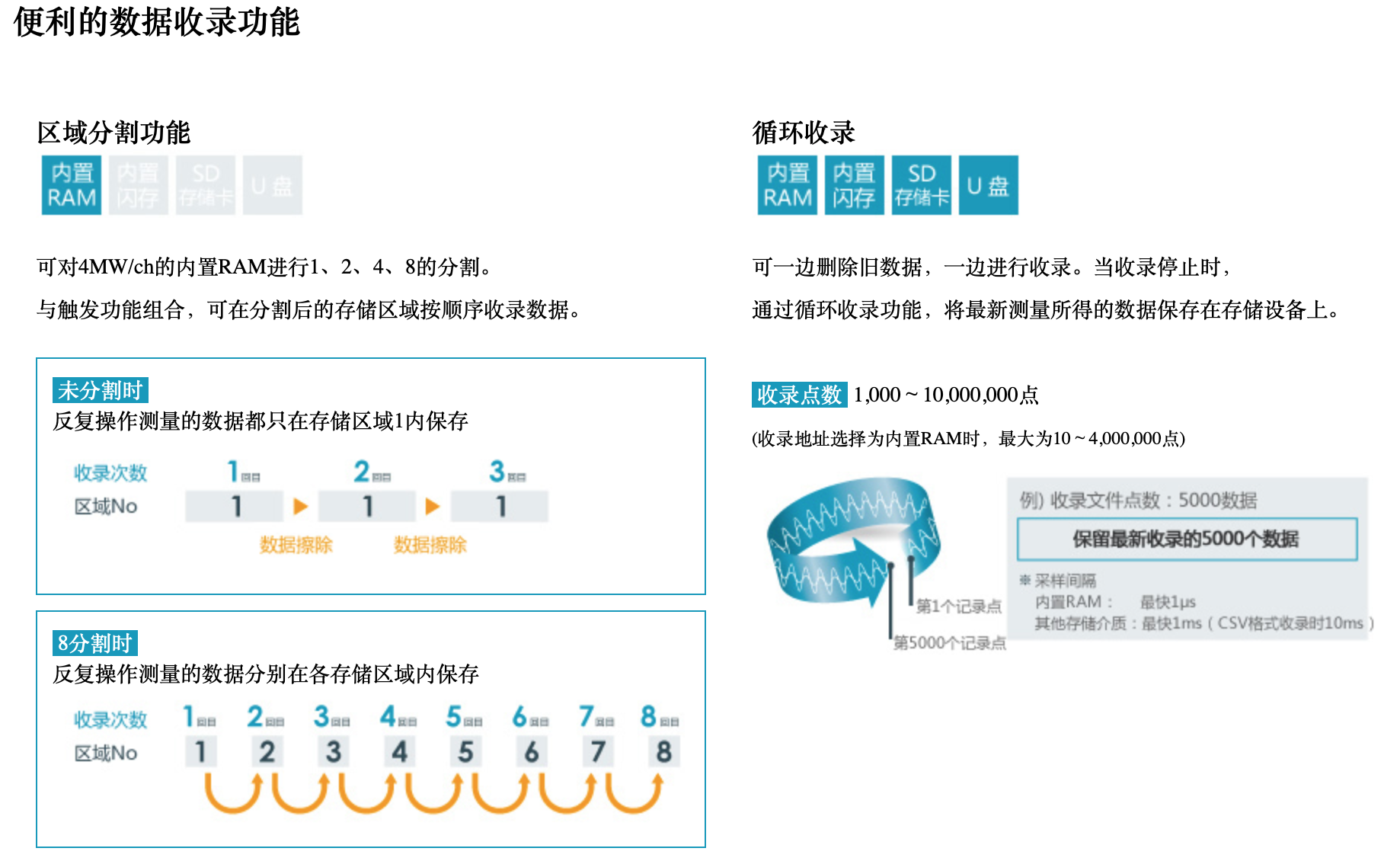

收录模式	模式	关闭(正常)、循环，中继
	正常	在开始到停止之间保存数据
	*循环(4)**	保存指定的最新数据目的地:内置内存、内置闪存、USB或SD 收集数据的数量:1000至1000,000数据(5) *采样:最多1台MS/s(间隔1台)内置内存, 最多1KS/s间隔（1ms）在其他设备中采用GBD格式, 最多100S/s间隔（10ms）在其他设备中采用CSV格式

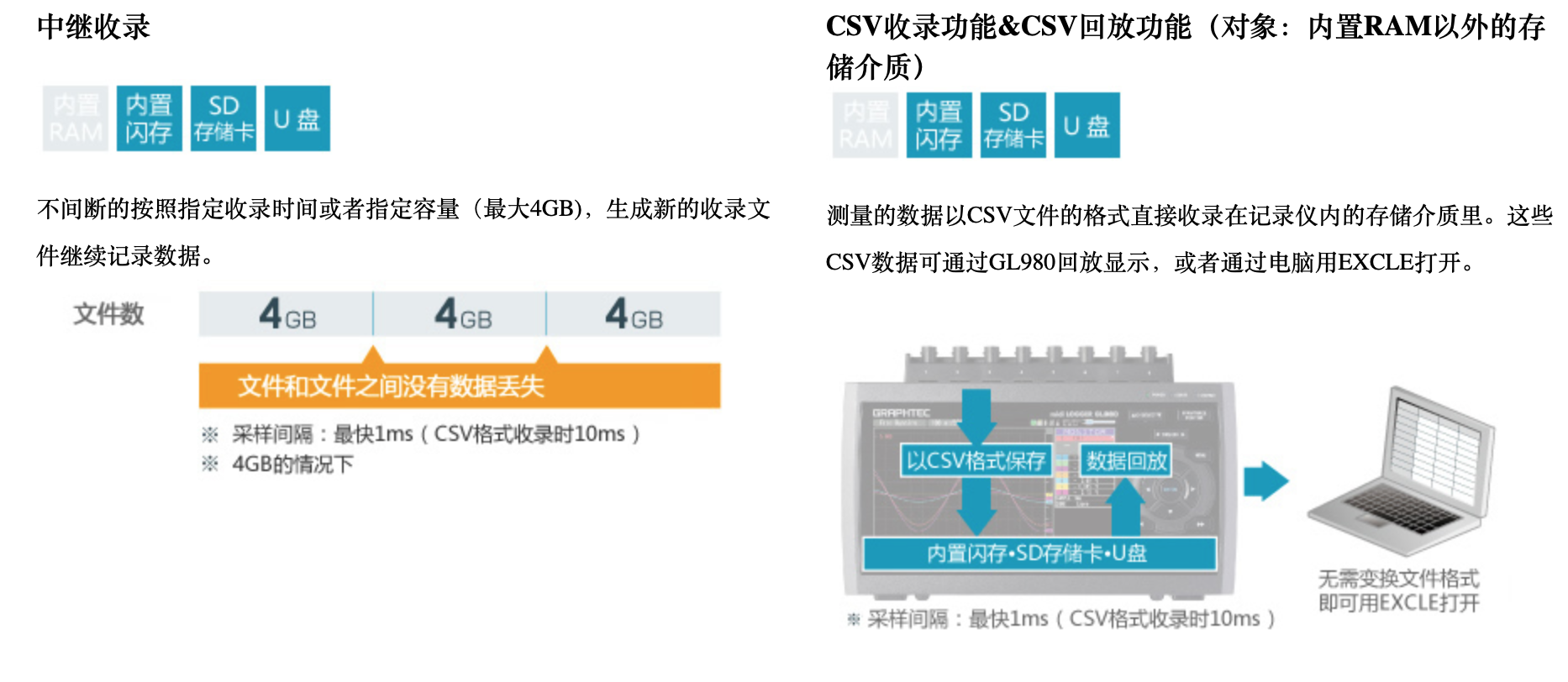

	中继	按时间或容量分隔文件，连续记录，不会丢失数据目的地：内置闪存、SD 存储卡、USB 存储器可用采样间隔：最快 1ms（记录 CSV 时为 10ms）

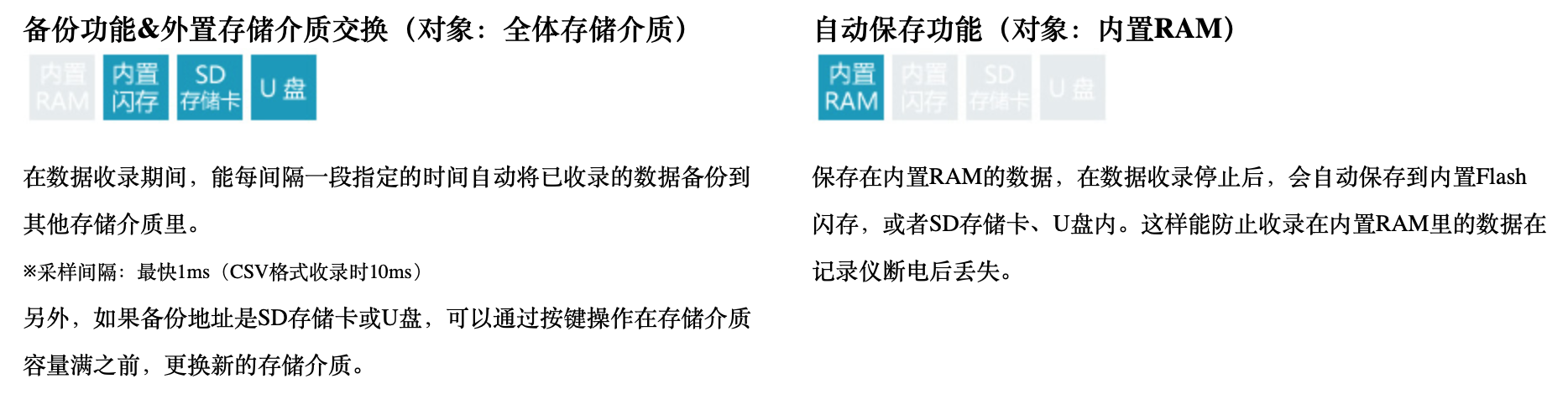

数据备份	*间隔时间(5)**	关闭,1,2,6,12,24小时。,特定时间,或任何有键操作的时间 *抽样:最多1KS/s(间隔1ms),采用GBD格式, 最多100S/s间隔10ms）和CSV格式
	*存储地址(6)**	内置闪存、USB存储器、SD存储卡、FTP
	*数据格式(6)**	GBD，CSV
	热交换外部存储	数据备份期间可热交换USB存储器或SD卡
搜寻功能	功能	搜寻捕获数据中的特定点
搜寻功能	搜索因素	模拟:每个通道的信号水平逻辑:四通道信号模式脉冲:每个通道的上升、下降、进入、关闭警报:报警发生点
计算功能	统计计算	实时:同时显示数字和统计值最大值、最小值、PP值、平均值
	统计计算	重放: 统计计算类型（光标间）：同时显示最大值、最小值、PP值、平均值、有效值
	通道间计算	加法、减法、乘法、除法（文件格式：仅限 GBD）

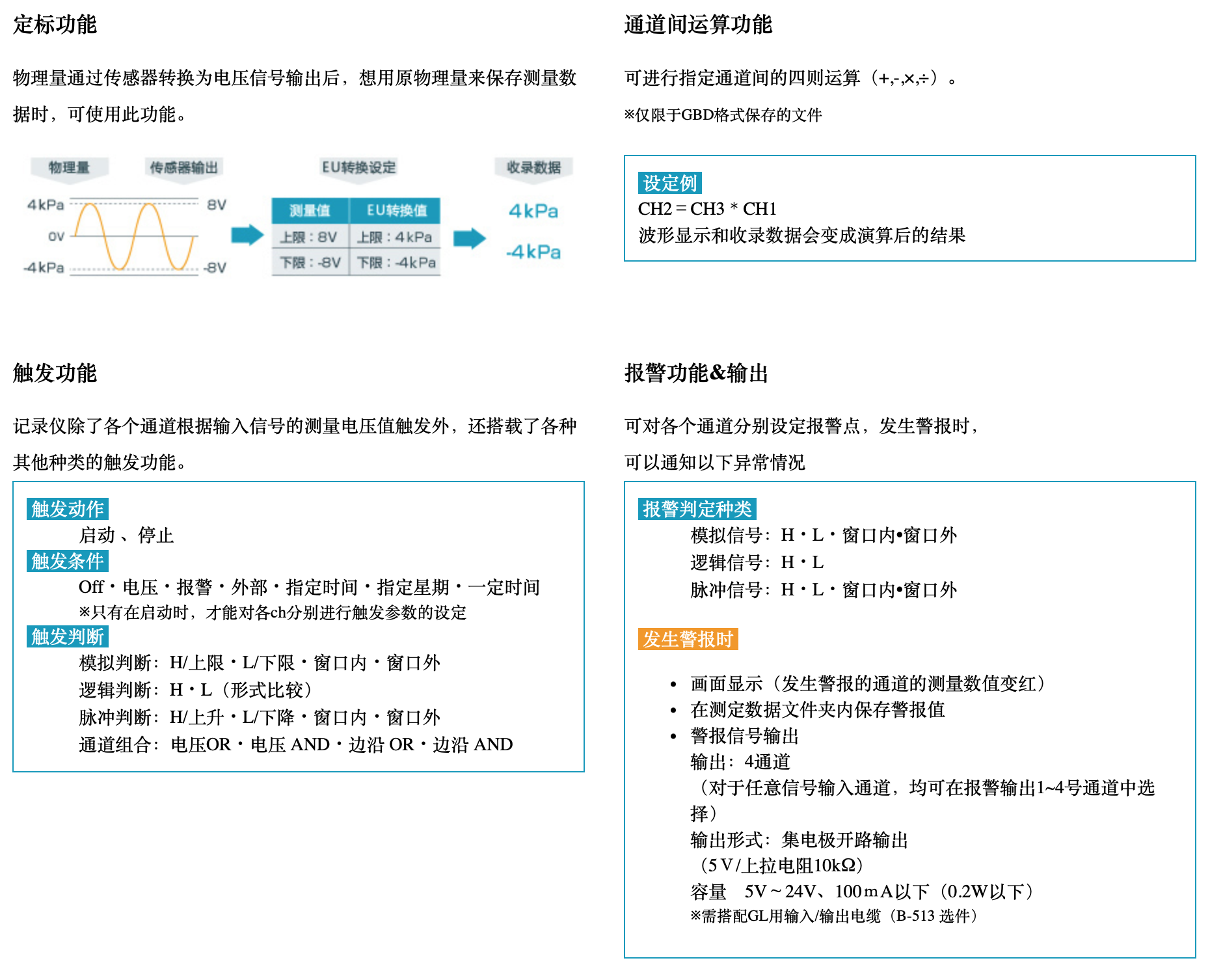

EU转换功能能		测量值可转换为指定的工程单位模拟电压:四点法温度:；两点法 *脉冲计数: 两点法
注释功能		注释可以设置在每个通道,最多31个字母数字的字符和符号(屏幕上显示前8个字符)
使用环境		由交流适配器或电池驱动时,0-40℃,5-85%RH(不压缩)
电源		AC电源: 100 to 240V AC, 50/60 Hz 直流电源:8.5至24V直流电源(所需电缆选项B-514)
功耗	交流适配器(240V AC)	大约：48VA(66VA，充电时充电池)，禁用屏幕保护程序大约：43VA(62VA，充电电池)
	DC Drive (24 V)	大约：0.6A(0.9A电池充电)，禁用屏幕保护程序大约：0.53A(0.82A电池充电)
	DC Drive (12 V)	大约：1.22A(不能为电池充电) 大约：1.07A(不能为电池充电)
	DC Drive (8.5 V)	大约：1.81A(不能为电池充电) 大约：1.55A(不能为电池充电)，启用屏幕保护程序

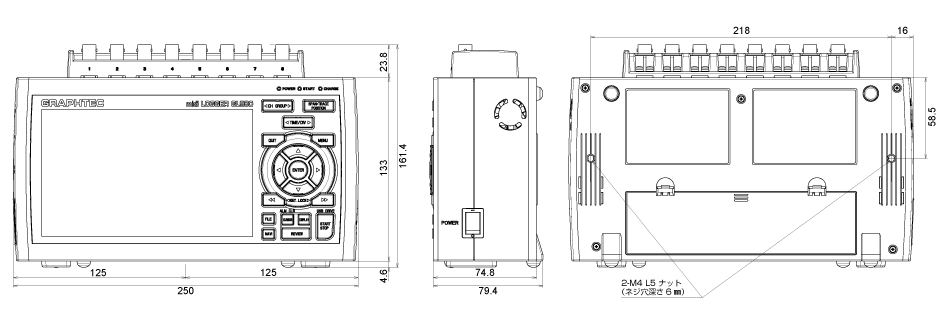

外部尺寸[W×H×D]		大约：260x161x83mm
重量		大约：1.7kg（不包括交流适配器和电池)
抗振性		相当于汽车零部件1级A级

1. 它可以为每个通道设置。

2. 收录数据的文件大小在每个文件中可达4GB。

3. 需要标准USB存储设备。

4. 需要的最短捕获时间是15秒的GBD格式，30秒的CSV格式。

5. 当使用内置内存时,10-400万数据

6. *CSV格式和FTP服务器都有1.14固件版本。
-当选择循环模式或外部脉冲同步采样进行记录时,就没有备份功能。
-当活动通道的数量最多时,采样时间最快,或备份间隔较长,在记录停止后关闭数据文件可能需要时间,因为需要备份的数据的大小很大。
-当启用备份并使用CSV格式指定数据文件格式时,SD存储卡交换(热交换)和继电器记录就不可用。

GL980 C输入部分规格

项目		描述
通道数		8个
输入通道类型		绝缘BNC连接器或M3.5螺钉端子（但是，不能同时输入同一CH的BNC和螺钉端子）
输入方法		全通道隔离、非平衡输入、全通道同步采样
采样速度(间隔)		1, 2, 5，10, 20, 50, 100, 200, 500µs 1, 2, 5, 10, 20, 50, 100, 200, 500ms 1, 2, 5, 10, 20, 30s, 1 min 可设置的最大采样间隔因外部记录介质而异。外部采样可以通过外部触发进行切换，使用时需要GL输入/输出电缆（B-513）。
带宽		DC to 200 kHz (within +1/-4 dB)
测量范围	电压	20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100, 200, 500 V, and 1-5V F.S.
	电压（有效值）	10, 25, 50, 100, 250, 500mVrms 1, 2.5, 5, 10, 25, 50, 100, 250Vrms f.s. 可测量频率 20 至 10kHz 有效值是通过直流耦合测量的。显示 AC+DC 的真有效值。 *波峰因数2或更少
	温度	热电偶: K, J, E, T, R, S, B, N, W (WRe5-26)
	湿度	0-100%RH-需使用选件湿度传感器(B-530)
低通过滤		Off, Line (1.5 Hz), 5, 50, 500 Hz, 5, 50 kHz (at-3dB, -6dB/oct)
A/D转换器		16位(有效分辨率: 约量程±1/40000)
*精度(9)**	电压	全量程的0.25%
	电压 (RMS)	全量程的+1.5%(20Hz-10kHz的正弦波)
	温度 (热电偶) (*10)	类型	测量范围	测量精度
		R/S	0 ≤ TS ≤ 100 ºC 100 < TS ≤ 300 ºC R: 300 < TS ≤ 1600 ºC S: 300 < TS ≤ 1760 ºC	± 7.0 ºC ± 5.0 ºC± (0.05 % of reading + 3.0 ºC) ± (0.05 % of reading + 3.0 ºC)
		B	400 ≤ TS ≤ 600 ºC 600 < TS ≤ 1820 ºC	± 5.5 ºC ± (0.05 % of reading + 3.0 ºC)
		K	-200 ≤ TS ≤ -100 ºC -100 < TS ≤ 1370 ºC	± (0.05 % of reading + 3.0 ºC) ± (0.05 % of reading + 2.0 ºC)
		E	-200 ≤ TS ≤ -100 ºC -100 < TS ≤ 800 ºC	± (0.05 % of reading + 3.0 ºC) ± (0.05 % of reading + 2.0 ºC)
		T	-200 ≤ TS ≤ -100 ºC -100 < TS ≤ 400 ºC	± (0.1 % of reading + 2.5 ºC) ± (0.1 % of reading + 1.5 ºC)
		J	-200 ≤ TS ≤ -100 ºC -100 < TS ≤ 100 ºC 100 < TS ≤ 1100 ºC	± 3.7 oC ± 2.7 oC ± (0.05 % of reading + 2.0 oC)
		N	-200 ≤ TS < 0 ºC 0 ≤ TS < 1300 ºC	± (0.1 % of reading + 3.0 ºC) ± (0.1 % of reading + 2.0 ºC)
		W	0 ≤ TS ≤ 2315 ºC	± (0.1 % of reading + 2.5 ºC)
		参考结点补偿(R.J.C.)精度:+1.0℃
结点补偿		内部或外部
断线检测		在自由运行模式下检测热电偶的断线情况
输入阻抗		1 MΩ ±5%
信号源阻抗		1kΩ以下
最大输入电压	输入端子(+) /(-)之间	20mV to 2V range: 30V DC 5V to 500V range: 500V DC
	通道(-) /(-)之间	60Vp-p
	输入端子/GND间	60Vp-p
最大耐电压 (withstand)	通道间	1000Vp-p (1 minute)
最大耐电压 (withstand)	输入端子/GND间	1000Vp-p (1 minute)
绝缘阻抗		各输入端子/GND端子间Min. 50MΩ (at 500V DC)
共模抑制比		Min. 90 dB (50/60 Hz, signal source impedance: max. 300 Ω)
信噪比(S/N)		20mv量程:-40db(当输入端子+和-短路时) 其它量程:-50db(当输入终端+和-短路时)

7. 可单独连接到B数控端子或M3.5螺杆端子.

8. 连接信号所需的GL系列(B-513)输入/输出电缆。

9. 须符合下列条件:
• 室温 23 ºC ± 5 ºC.
电力打开后30分钟或更长的时间。
*在直流测量和温度时,滤波器设置为线(1.5Hz)。
*GND与地面连接。
*垂直放置。
使用了测量值的平均值。

10. 热电偶所用的电线直径为T型和K型的0.32mm,其他类型的直径为0.65mm。

外部输入和输出信号规格

项目		描述
外部的输入/输出	输入 *(11, 12)*	逻辑或脉冲(4个通道),外部触发或采样(1个通道)
外部的输入/输出	输出 *(11, 13)*	报警输出（4ch）或触发输出（1ch）+报警输出（3ch）
输入信号规格	逻辑和脉冲	电压范围:0至+30V(共同点) Threshold: Approx. +2.5 V Hysteresis: Approx. 0.5 V (+2.5 to +3 V)
输入信号规格	外部触发和采样	电压范围:0至+30V(共同点) Threshold: Approx. +1.9 V Hysteresis: Approx. 0.2 V (+1.9 to +2.1 V)
逻辑测量		测量每个通道的信号输入的状态(H或L)
脉冲测量	测量	计算每个通道的脉冲信号输入
	脉冲计数检测周期	从10秒到1小时。(与模拟信号采样间隔分开设置)
	最大脉冲输入	最大输入频率：100kHz 时间误差：1μs以下
	测量模式	回转数:检测每个采样周期内的脉冲数,再按每转对应的脉冲数换算成回转数显示量程: 0 to 500M RPM/F.S.
		累积：从测量开始，在每个脉冲采样间隔积分并显示脉冲数：0 至 20MC/F.S.（自动调整）
		瞬时：显示每个脉冲采样间隔的脉冲数的模式跨度：0 至 20M C/FS
外部触发输入 *(11)**		执行指定触发动作
外部抽样输入 *(11)**		用每一个外部采样信号执行测量信号取样 *最大输入频率:100千赫(时间误差:一个或更少)
输出信号	报警输出	集电极开路输出（5V上拉电阻10kΩ）接点容量：5V～24V、100mA以下（0.2W以下）
输出信号	触发输出	当检测到触发时，从输出 1 端子输出约 500 μs 宽度的脉冲（低电平有效）

11. 连接信号所需的GL系列(B-513)输入/输出电缆。

12. 选择逻辑输入(4个通道)或脉冲输入(4个通道),选择外部触发输入或采样输入。

13. 选择触发输出(1通道)或报警输出(1通道).可提供3个通道的报警输出总是

软件规格

项目		描述
型号名称		GL980_2000-APS
支持操作系统		Windows 11 / 10 *我们的支持不适用于操作系统制造商不再支持的操作系统。
功能		控制GL980 C和GL2000 C、实时数据采集、重播数据和数据格式转换
支持台数		1台
设置控制		通道设置、收录设置、触发/报警设置等。
记录数据传输	记录转移	当以 1μs 至 1 分钟的采样间隔使用内置 RAM 时，数据会在记录在内置 RAM 中的同时顺序传输到PC。
记录数据传输	实时传输	将数据传输到 PC，同时记录到内置闪存、SD 存储卡或 USB 存储器 GBD 格式：采样间隔 1ms 至 1 分钟 CSV：采样间隔 1ms 至 1 分钟
显示内容		模拟波形、逻辑波形、脉冲波形、数字值
显示模式		YT显示、YT放大显示、统计计算+历史显示、XY显示
文件转换（文件格式转换）		将文件格式转换为 CSV 格式（光标之间/所有数据）
过去数据功能		当前/过去的数据显示（采样间隔为1ms至1min）
统计计算		数据采集过程中的最大值、最小值、平均值和PP值

B-530湿度传感器(选件)规格

项目	描述
允许温度范围	-25 to 80℃
允许湿度范围	0 to 100％ RH
相对湿度测量精度	±3％ RH（5 to 98％ RH at 25℃）
方法	电容法
相对湿度测量精度(5%至98%)	测量环境	测量精度
	0 to 10℃	±5％ RH
	10 to 20℃	±4％ RH
	20 to 30℃	±3％ RH
	30 to 40℃	±4％ RH
	40 to 50℃	±5％ RH
	50 to 60℃	±6％ RH
	60 to 70℃	±7％ RH
	70 to 80℃	±8％ RH
	*60℃或以上的测量精度是一个参考值。
响应时间	15秒 (安装过滤器时响应率为90%)
传感器输出	0 to 1 VDC
外部尺寸	Φ14x80mm(不包括电缆)
电缆长度	3ｍ
传感器电源	DC + 5 to +16 V
耗电量	大约4W
