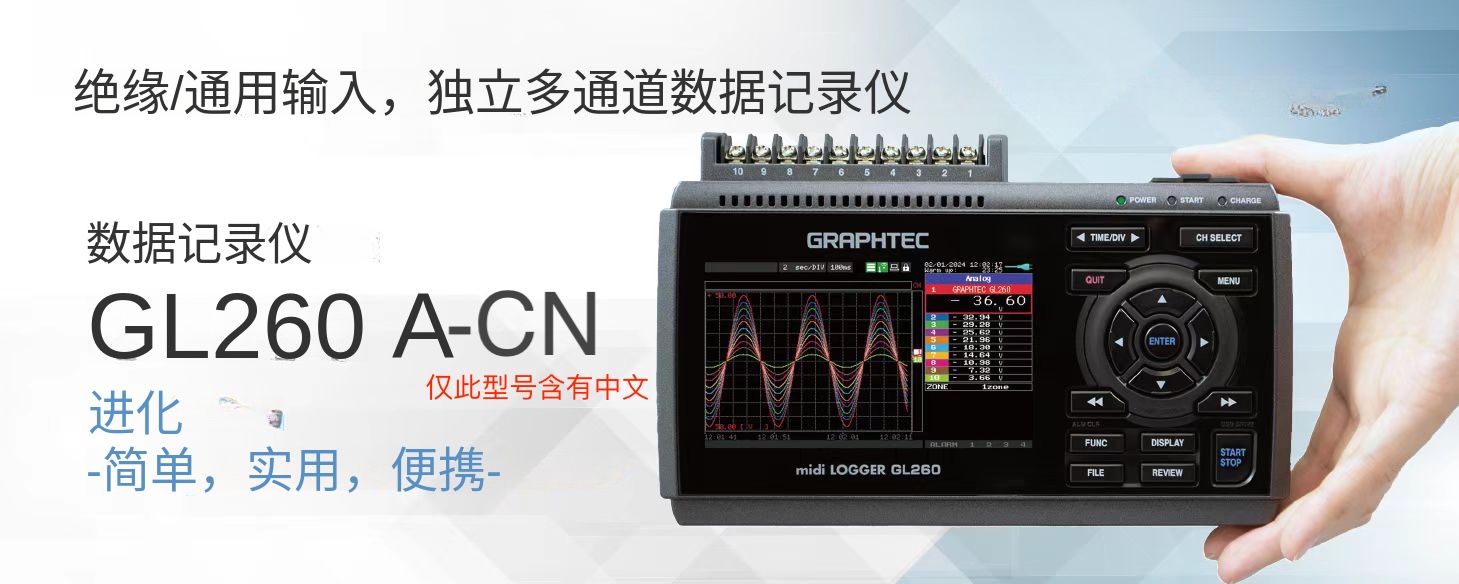

绝缘多通道数据记录仪GL260 A-CN

Name: 绝缘多通道数据记录仪GL260 A-CN
Brand: GRAPHTEC
Availability: InStock

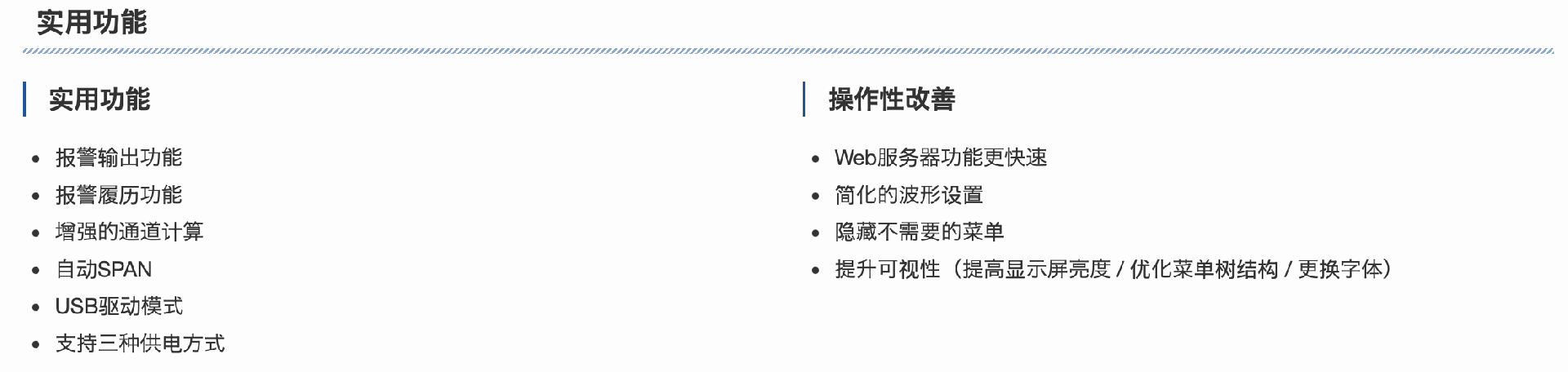

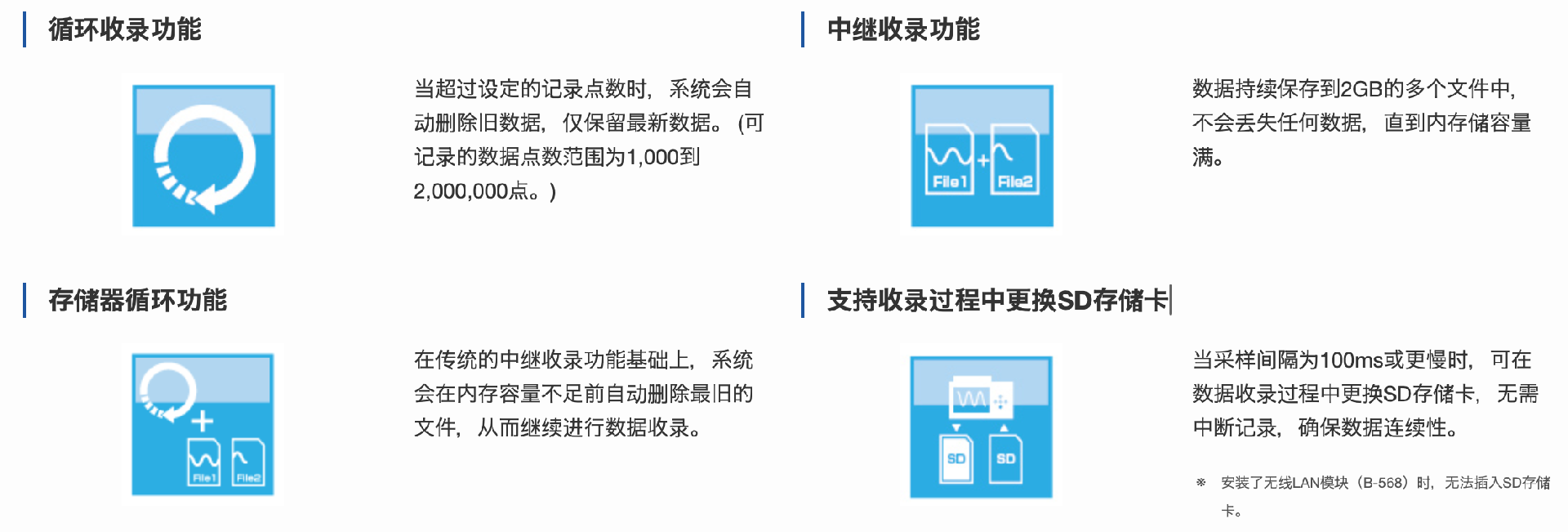

・三个新功能（报警历史、CH计算增强、存储循环功能）

・操作性较GL240大幅提高

・支持全通道隔离的多用途输入

・仅单通道使用可达最大10ms采样间隔

・使用无线 LAN 模块选件，可实现 PC远程操控

支持全通道隔离/通用输入，具备独立多通道测量能力，适用于多种应用场景

可以为每个输入通道选择电压、温度和湿度，对于其它物理量可使用转换功能(EU)来测量。

测量电压

支持宽范围的输入量程（从20mV到100V)

测量温度

热电偶: K、J、E、T、R、S、B、N、C(原W: WRe5-26)

湿度测量

利用湿度传感器选件实现湿度测量。
传感器的电源由GL260 A主机提供。
配备专门的湿测量度范围

湿度传感器(B-530) 选件

数字I/O端口

数字I/O可以通过连接GL用输入/输出电缆（选件）来使用。

GL用输入/输出电缆(B-513) 选件

逻辑/脉冲输入（4个通道）

逻辑: 无电压触点 (A触点、B触点、NO、NC)、集电极开路、电压输入（H.L判定）
脉冲: 每个通道有3种模式选择 (回转数/累计/瞬时)

＜ 报警输出: 4通道＞

每个测量CH均可设置报警条件。

发生报警时，在4个报警输出通道下选择任意数量的报警通道作为信号输出。

使用无线 LAN 模块（选件）进行远程测量

无线 LAN 模块选件(B-568)

配备无线 LAN模块，可实现与其他设备的无线通讯。

接入点：可以无需路由器即可直接连接到 PC 和智能设备。
站：可以连接到无线路由器。根据环境不同，可以通过互联网从远程PC或智能设备检查数据并接收电子邮件。

通过无线LAN模块，可实现多台主机的网络互联，轻松构建高效稳定的无线数据采集系统。

点击查看 “无线组网方案” 介绍

最快采样间隔可达10ms

限制使用通道数量后，可以实现最快10ms的采样间隔。

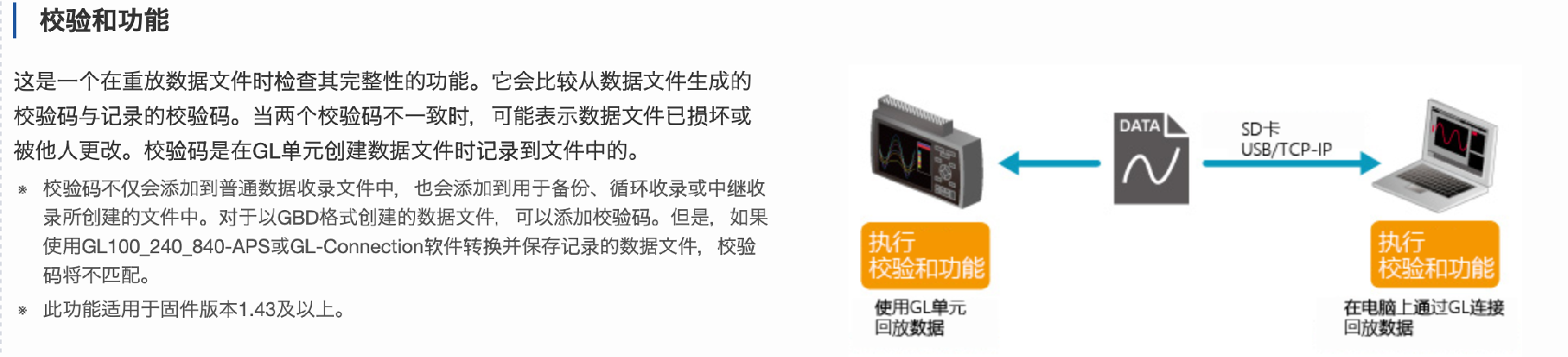

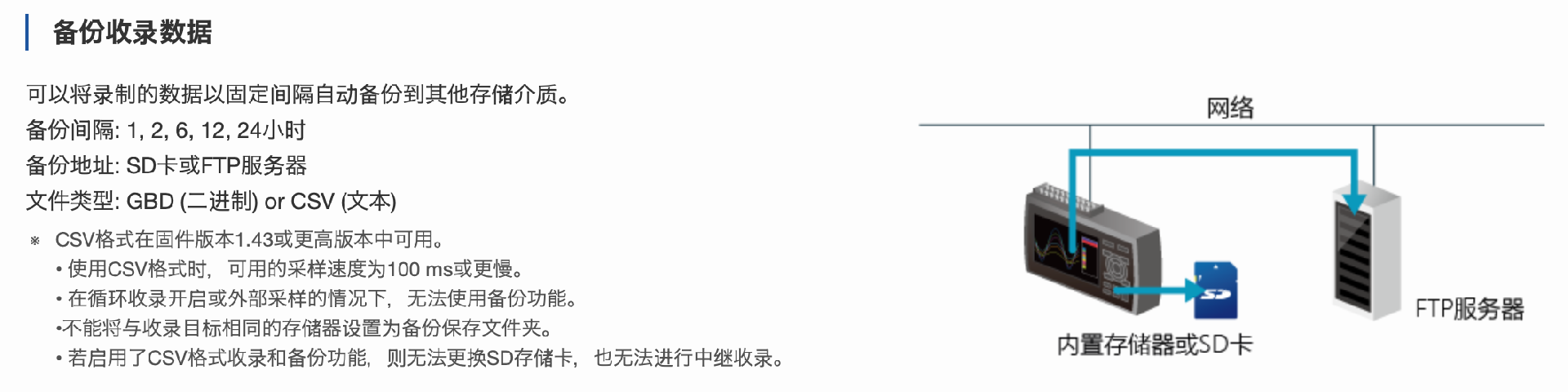

8GB 内存即使在长时间记录下也能实现可靠测量

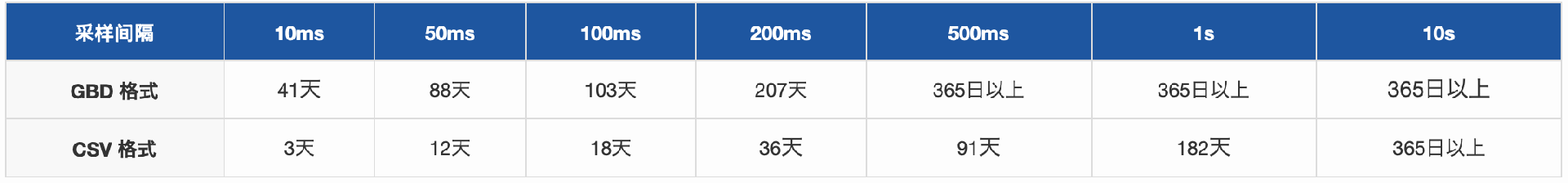

记录时间示例（仅使用模拟 10 通道、记录 2GB 时）

数字是近似值，在此图表上，数据收录的文件大小为2GB，GBD或CSV文件格式

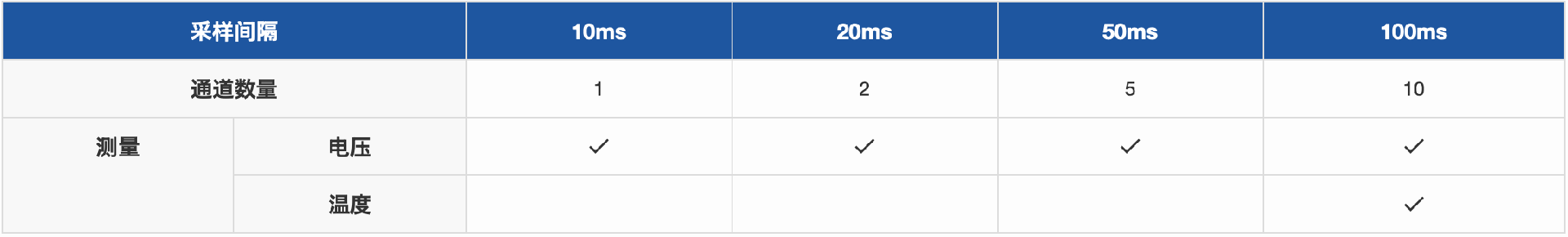

根据采样间隔，通道数量存在限制。 10ms：1ch，20ms：2ch，50ms：5ch，100ms：10ch

应用案例介绍

GL260 A-CN主机

项目		描述
模拟输入通道数		10通道
外部输入/输出 ^*1	输入	触发输入（1ch）或外部采样输入（1ch）、逻辑输入（4ch）或脉冲输入（4ch）输入电压范围：0～+24V（单线接地输入）　　输入信号：无电压接点（A接点、 B触点，NO，NC），集电极开路，电压输入阈值：约+2.5V（滞后：约0.5V（2.5V至3V）
外部输入/输出 ^*1	输出	报警输出（4ch）输出形式：集电极开路（内部电压5V上拉电阻10kΩ） <输出晶体管的最大额定值> 电压：最大30V 当前：最大值0.5A。集电极损耗：0.2W
采样间隔		10ms 至 1h（10ms 至 50ms 仅电压，最小间隔因使用通道数量而异），外部信号^*1
时间/格		1s～24hr Time/DIV
触发/报警功能	触发动作	通过触发功能开始或停止收录数据
	重复动作	Off，ON（自动个重复）
	触发条件	开始：关闭、电平、警报、外部、时间、星期、固定时间停止：关闭、电平、警报、外部、时间、星期、固定时间
	条件设置	组合：OR或AND 模拟信号：上升沿(↑)、下降沿(↓)、窗口内、窗口外逻辑信号：模式（每个输入信号在高或低的组合）脉冲（计数次数）：上升沿(↑)、下降沿(↓)、窗口内、窗口外
脉冲输入	测量模式	回转数/累计模式/瞬时模式
脉冲输入	最大脉冲输入数	最大输入频率：50kHz 最大计数值：50kC/采样（16Bit转换）
电脑接口		USB2.0、无线LAN（使用B-568选件）
存储介质	内置闪存	约8GB（内部固定） *2
	外部存储器插槽	SD 卡插槽 3 SD 存储卡：SDHC 兼容，可用内存最大约 32GB 2
	存储内容	主机设置条件、测量数据、屏幕复制
显示器		4.3 英寸 TFT 彩色液晶显示屏（WQVGA：480 x 272 ）
使用环境		0至45℃，5至85%RH（无结露）（使用电池时0至40℃/为电池充电时15至35℃）
电源	AC电源适配器	AC 100~240V AC /50~60Hz (标配1个电源适配器）
	DC电源	DC 8.5~24V（需使用DC驱动电缆B-514选件）
	电池	DC 7.2V (2875mAh) (需使用电池B-573选件)
功耗		最大36VA （使用 AC 适配器、LCD 打开、电池充电、电压为AC100V）
外形尺寸[W×D×H]（大约）		188 （W） x 117（D） x 42（H） mm（不包括突出部分）
重量（大约）		500g（不包括交流适配器和电池）
抗振性		相当于汽车零部件1级A级

GL260 A模拟通道规格

项目		描述
模入端子的类型		M3螺丝端子（矩形平垫圈）
输入方式		全通道隔离的扫描式输入
测量范围	电压	20、50、100、200、500mV、1、2、5、10、20、50、100V、1-5V F.S.
	热电偶	K、J、E、T、R、S、B、N、C（W：WRe5-26）
	湿度	0至100%（需使用B-530选件）
滤波功能		Off、2、5、10、20、40（所选数值的移动平均值）
A/D转换	Sigma-Delta型	16Bit（有效分辨率：约1/40,000±的正负量程）
最大输入电压	输入通道+/-之间	20mV 至 1V 档位 (60Vp-p) 2V 至 100V 档位(110Vp-p)
	输入端通道之间	60Vp-p
	输入通道/GND之间	60Vp-p

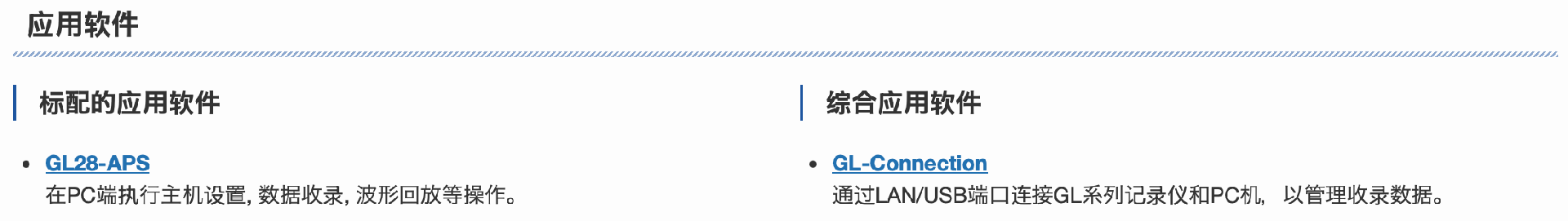

PC应用软件规格

项目	描述
软件型号	GL28-APS
支持的操作系统	Windows 11 (64位) / 10 (64位/32位) *我们的支持不适用于操作系统制造商不再支持的操作系统。
功能	主机控制、实时数据记录和数据格式转换
群组数量	最多4组
每1组通道数	最多为所连接模块的数量
最大通道数	最大1000通道
设定控制	AMP设置，收录设置，触发/警报设置、报告设置、其他
记录数据	实时数据（CSV、GBD 二进制）内部存储器或SD 存储卡数据（CSV、GBD 二进制）
显示	模拟信号波形、逻辑波形、脉冲波形、测量值
显示方式	Y-T显示、测量值显示、光标之间的XY显示（仅在回放期间）
文件转换	光标之间或文件内全部数据
监控功能	使用警报监控发送电子邮件到指定地址
统计/历史显示	显示测量过程中的最大值、最小值和平均值
报告功能	可创建日报和月报文件

无线 LAN 单元 B-568（选件）规格

项目	描述
型号	B-568
通讯方式	无线通信（使用2.4GHz频段的无线电波）
安装	安装在WLAN插槽中 *如果安装了无线模块时，则 SD 存储卡无法安装在 SD CARD 插槽中。
无线局域网标准	IEEE802.11b/g/n
功能	连接记录仪至PC或智能手机/平板电脑通信距离：约40m（根据障碍物和周围环境而变化）对于访问点：可以进行本地控制和传输。对于站（Station）：除了本地还可以使用REMOTE来远程控制设备和传输数据。 WPS：按钮方式/PIN 方式加密功能：WEP64、WEP128、WPA-PSK / WPA2-PSK (TKIP / AES) *自动选择WPA/WPA2和TKIP/AES

湿度传感器 B-530（选件）规格

项目	描述
允许的温度范围	-25～80℃
允许的湿度范围	0~100%RH
相对湿度测量精度	±3%RH（25℃时5~98%RH）
方法	电容式
相对湿度测量精度（5-98%）	测量环境	测量精度
	0～10℃	±5%RH
	10～20℃	±4%RH
	20～30℃	±3%RH
	30～40℃	±4%RH
	40～50℃	±5%RH
	50～60℃	±6%RH
	60～70℃	±7%RH
	70～80℃	±8%RH
	*60℃以上测量精度为参考值。
响应时间	15秒（安装膜过滤器时90%响应）
传感器输出	DC O~1V
外形尺寸	Φ14mm x 80mm（不含电缆）
电缆长度	3m
传感器电源	DC+5V～+16V
消耗电流	约4mA

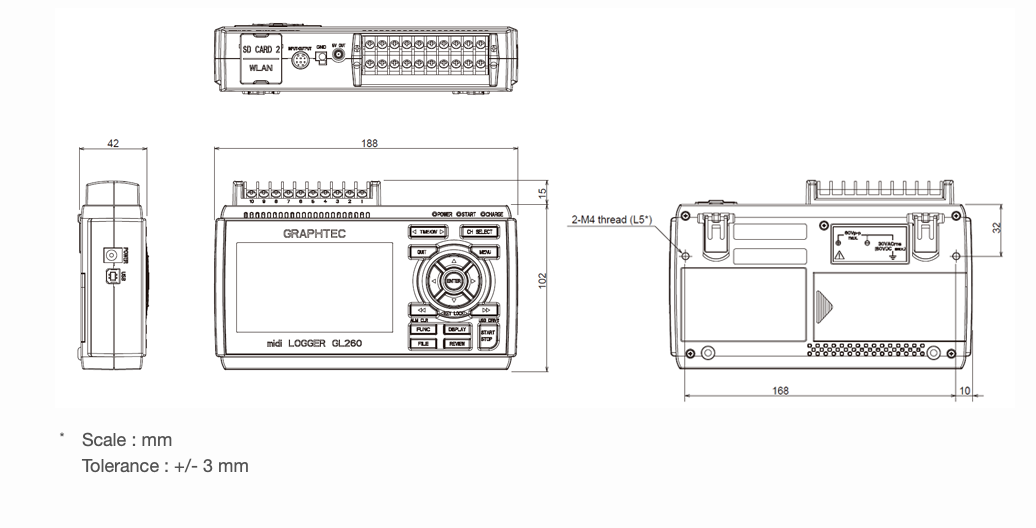

GL260 A-CN外部尺寸

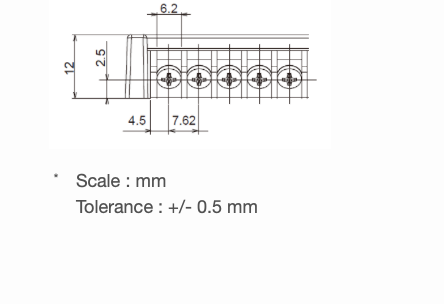

GL260 A-CN端子台尺寸

标准配件

项目	型号	说明
中文快速启动指南	1	中文操作手册
AC交流适配器	1	AC100～240V / 50～60Hz
铁氧体磁芯	1	连接到电缆以减少辐射

可选配件

项目	型号	说明
无线LAN模块	B-568	无线局域网适配器, IEEE802.11b/g/n
电池组	B-573	可充电锂离子电池 (7.2 V, 2875mAh)
GL用输入/输出电缆	B-513	长度为2m（电缆末端无卡扣）
DC驱动电缆	B-514	长度为2m（电缆末端无卡扣）
湿度传感器	B-530	湿度传感器

其他配套产品（选件）点击查阅详细介绍
